Лопастной мелкопузырчатый аэратор

Сочетает характеристики пластинчатой и трубчатой аэрации, увеличивает эффективную площадь аэрации и повышает способность системы к непрерывной работе.

Обзор продукта

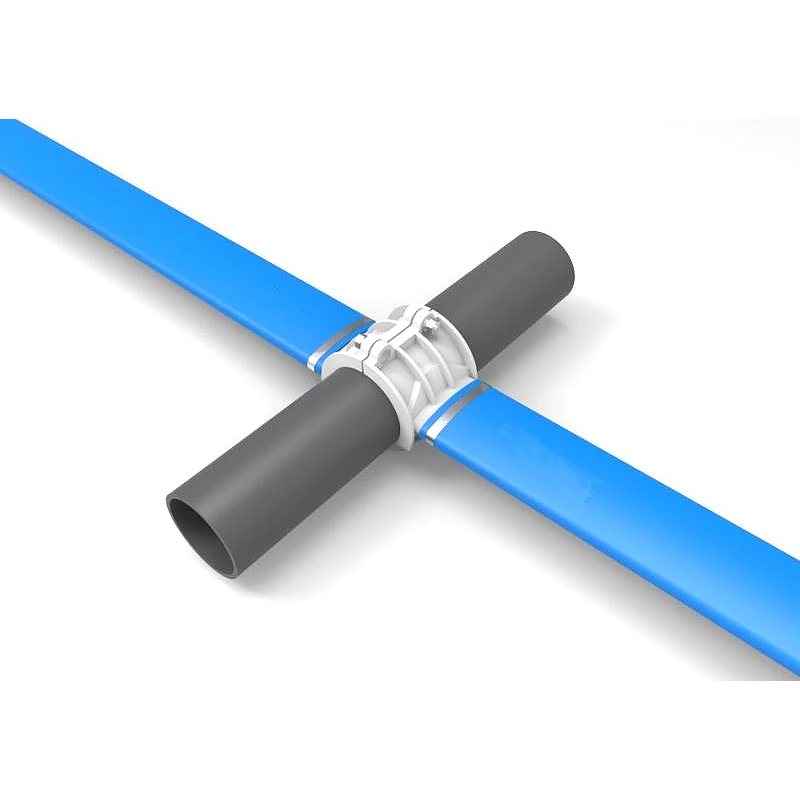

Лопастной аэратор устанавливается на воздухораспределительном трубопроводе на дне аэротенка и снабжается воздухом внешней воздуходувкой. Сжатый воздух поступает в плоско-овальный несущий корпус и через наружную микропористую мембрану высвобождается в виде мелких пузырьков, передавая кислород воде при подъёме пузырьков и обеспечивая необходимую подачу кислорода аэробным микроорганизмам. Его конструкция сочетает широкую подачу воздуха пластинчатого аэратора и удобство монтажа и компоновки трубчатого аэратора. Овальная поверхность выпуска воздуха, близкая к плоской, увеличивает эффективную площадь аэрации и способствует улучшению равномерности распределения воздуха; рассредоточенная конструкция подачи воздуха несущего корпуса также снижает влияние локального разрыва мембраны на всю систему аэрации. Продукт подходит для новых резервуаров биологической очистки, а также может использоваться для реконструкции систем аэрации после проверки существующего резервуара, трубопроводов и воздуходувок.

Ключевые преимущества

Увеличение площади аэрации более чем на 40%: плоско-овальная широкая конструкция делает поверхность выпуска воздуха близкой к плоской; по сравнению с обычным трубчатым аэратором площадь аэрации увеличивается более чем на 40%, расширяя область выпуска пузырьков.

Разрыв мембраны не требует остановки резервуара: несущий корпус использует рассредоточенную конструкцию подачи воздуха. При локальном разрыве мембраны он ограничивает концентрированный выход воздуха, позволяя системе продолжать работу и снижая влияние внезапной неисправности на непрерывность биологической очистки.

Более равномерное распределение воздуха: рабочая поверхность плоско-овальной мембраны, близкая к плоской, может выпускать мелкие пузырьки в широкой области, уменьшая локальную концентрированную аэрацию и помогая улучшить подачу кислорода и смешивание в резервуаре.

Конструкция отвода скопившейся воды: внутренняя скопившаяся вода может удаляться специальным способом, что помогает уменьшить дополнительное сопротивление трубопровода и поддерживать стабильное распределение воздуха.

Удобство проектной компоновки: количество, расстояние и фиксированная или подъёмная схема установки могут быть определены по форме резервуара, глубине воды, потребности в кислороде и способу обслуживания.

Применимые условия

Городские сточные воды: аэробные резервуары биологической очистки по методу активного ила и другим технологиям, требующим донной воздуходувной аэрации.

Промышленные сточные воды: аэробные стадии очистки в проектах пищевой промышленности и напитков, электронного производства и промышленных парков; конкретную применимость необходимо оценивать по качеству воды и условиям предварительной обработки.

Создание и реконструкция систем: новые системы аэрации, расширение существующих аэротенков или реконструкция для равномерности распределения воздуха.

Принцип работы

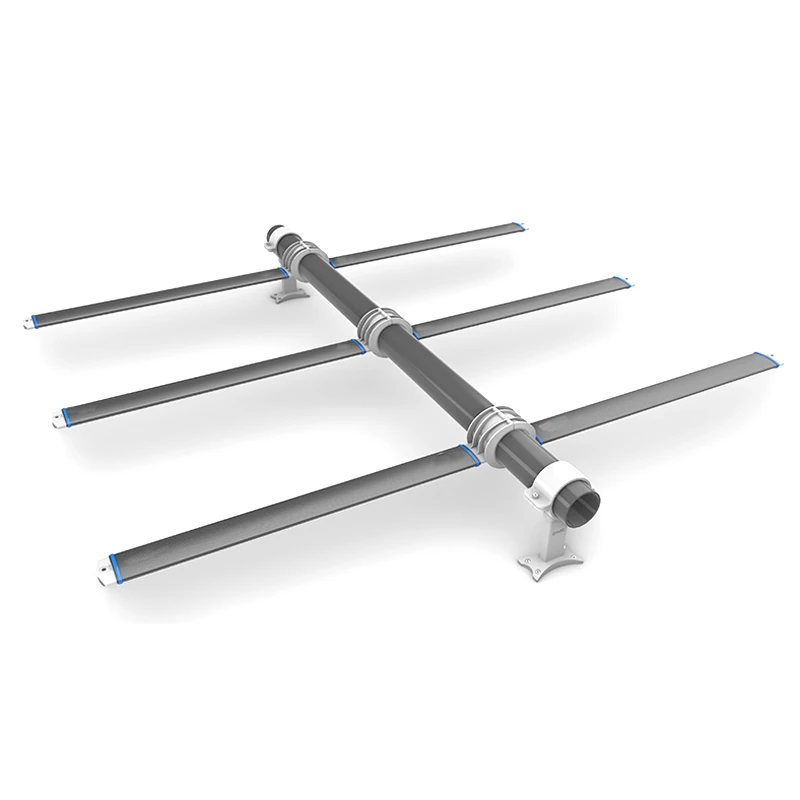

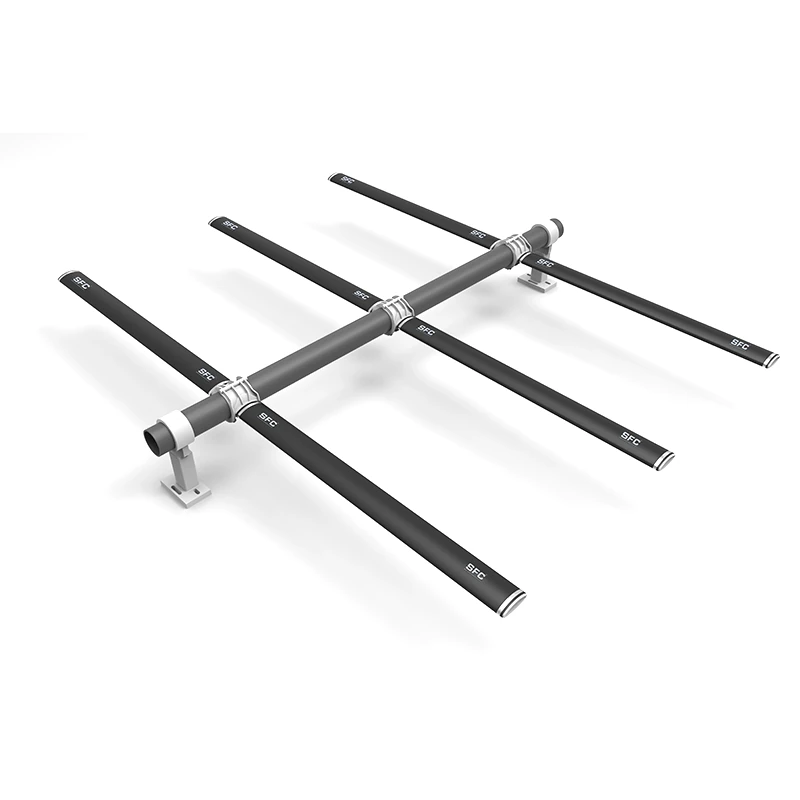

Воздуходувка подаёт воздух в главный воздуховод и донные распределительные ответвления, затем воздух поступает в несущий корпус лопастного аэратора и равномерно выходит через микропористую мембрану, образуя мелкие пузырьки. При подъёме пузырьков в воде происходит передача кислорода, одновременно создаётся определённое возмущение окружающей смешанной жидкости, обеспечивающее воздушные условия для биохимических реакций аэробных микроорганизмов. Фактический расход воздуха, количество аэраторов и схема расположения должны рассчитываться совместно с учётом потребности в кислороде, глубины воды, формы резервуара и потерь в трубопроводе.

Информация для подбора оборудования

Сточные воды и технология: источник сточных вод, основные характеристики качества воды, технология биологической очистки и режим эксплуатации.

Условия резервуара: длина, ширина, эффективная глубина воды аэротенка, конструкция дна и доступное монтажное пространство.

Требования к подаче кислорода: расчётная производительность, потребность в кислороде или целевой растворённый кислород, а также требования к непрерывной или периодической аэрации.

Существующая система: расход и давление воздуходувки, расположение трубопроводов, форма интерфейсов; для реконструкции также необходимо предоставить чертежи или фотографии площадки.

Часто задаваемые вопросы

Это механический лопастной аэратор?

Нет. Этот продукт представляет собой стационарный микропористый аэрационный блок, установленный на подводном воздухораспределительном трубопроводе, и сам по себе не имеет механических вращающихся частей.

В чём основное различие между лопастным и обычным трубчатым аэратором?

Лопастной тип использует плоско-овальную широкую конструкцию выпуска воздуха, близкую к плоской; по сравнению с обычным трубчатым аэратором площадь аэрации увеличивается более чем на 40% и сохраняются преимущества трубчатого блока по удобству монтажа и компоновки.

Нужно ли сразу останавливать резервуар при разрыве мембраны?

Нет, резервуар не нужно останавливать немедленно. Рассредоточенная конструкция подачи воздуха несущего корпуса ограничивает концентрированную утечку воздуха в месте повреждения, позволяя системе продолжать аэрацию; плановое обслуживание и замену мембраны можно организовать по условиям эксплуатации.

Можно ли использовать для реконструкции существующего аэротенка?

Это можно оценить, но сначала необходимо проверить размеры резервуара, существующие трубопроводы, резерв воздуходувки, условия остановки резервуара и способ установки; нельзя выполнять замену только по количеству аэраторов.

Как определить количество аэраторов?

Его следует рассчитывать комплексно по потребности в кислороде, эффективной глубине воды, рабочему расходу воздуха одного блока, зоне обслуживания, потерям давления в трубопроводах и равномерности распределения воздуха.

Техническое обслуживание и послепродажная поддержка

SFC может по предоставленным заказчиком данным о качестве воды, технологии, резервуаре и воздуходувке помочь с подбором продукта, рекомендациями по количеству и расположению, конфигурацией мембраны и согласованием системы подачи воздуха, а также в соответствии с объёмом поставки предоставить технические документы, руководство по монтажу, рекомендации по эксплуатации и обслуживанию и поддержку запасными частями. Окончательная конфигурация определяется подтверждённым для проекта техническим решением и чертежами.
