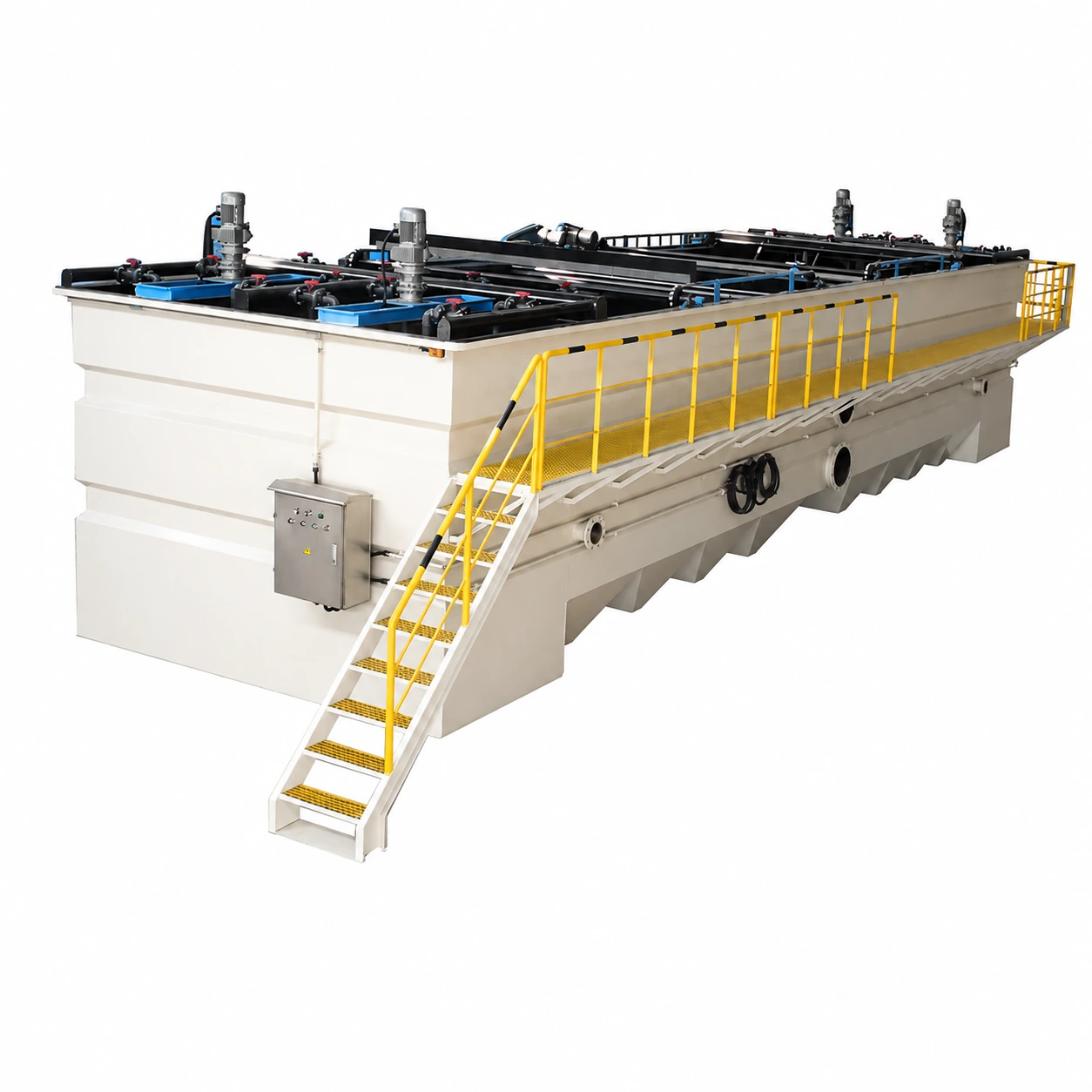

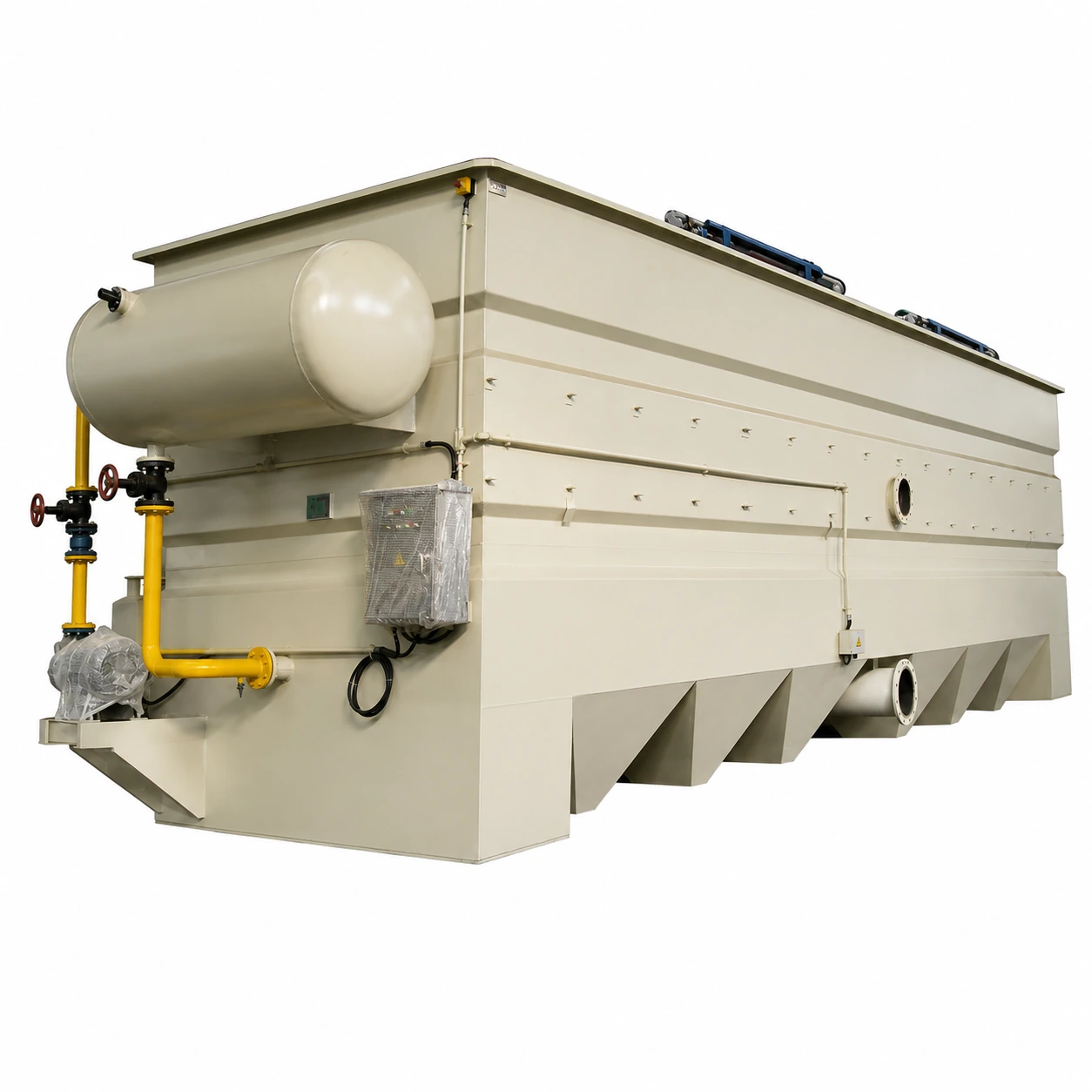

Высокоэффективная система напорной флотации SDAF с интегрированным отстаиванием

Серия: SDAF

Описание продукта

Одна установка совместно обрабатывает всплывающие загрязняющие вещества и легко осаждаемые хлопья; подходит для проектов промышленных сточных вод, в которых необходимо одновременно учитывать эффект разделения, стабильность выходной воды и использование площадки.

Обзор продукта

SDAF объединяет напорную флотацию растворённым воздухом, боковое течение через наклонные пластины для отстаивания и сбор очищенной воды в одном технологическом блоке. Флотационный участок главным образом разделяет масла и жиры, лёгкие взвешенные вещества и хлопья, переносимые пузырьками; участок отстаивания дополнительно принимает частицы и хлопья с большей плотностью или недостаточно всплывшие. Благодаря сочетанию двух путей разделения оборудование может применяться при колебаниях качества воды или одновременном наличии лёгких и тяжёлых твёрдых веществ, а также снижает нагрузку на последующие этапы биологической очистки, фильтрации, повторного использования или сброса.

Ключевые преимущества

• Совместная работа флотации и отстаивания: одновременно учитываются легко всплывающие загрязняющие вещества и легко осаждаемые твёрдые вещества, что расширяет применимые условия работы одной флотационной установки.
• Снижение риска выноса хлопьев: разделение наклонными пластинами и конструкция сбора очищенной воды предоставляют недостаточно разделённым хлопьям дополнительную возможность удаления, что способствует поддержанию стабильности выходной воды.
• Интегрированная компоновка: две функции разделения сосредоточены в одном оборудовании, что сокращает занимаемую площадь и количество соединений между отдельными бассейнами.
• Адаптация к изменениям качества воды: схема работы с преобладанием флотации, отстаивания или совместного разделения может определяться в соответствии с характеристиками сточных вод и целью очистки.
• Удобное системное сопряжение: оборудование может работать совместно с предварительной коагуляцией и флокуляцией, сбором флотационного шлама и осевшего шлама, а также последующим обезвоживанием осадка.

Принцип работы

1. Реакционная подготовка: сточные воды при необходимости проходят регулирование pH, коагуляцию и флокуляцию, чтобы дисперсные частицы, капли масла или коллоиды образовали хлопья, удобные для разделения.
2. Выделение микропузырьков: насыщенный воздухом возвратный поток поступает в зону флотационного контакта и выделяет микропузырьки, которые соединяются с лёгкими взвешенными веществами, каплями масла и хлопьями.
3. Флотационное разделение: соединения пузырьков и хлопьев всплывают на поверхность воды, собираются скребковым устройством и выводятся.
4. Разделение отстаиванием: более тяжёлые частицы и легко осаждаемые хлопья продолжают разделяться в зоне отстаивания с наклонными пластинами; осевший шлам выводится снизу.
5. Сбор очищенной воды: очищенная вода выводится через зону сбора воды и поступает на следующий процесс; конкретный режим работы определяется в соответствии с качеством воды и проектом.

Применимые сценарии

• Одновременное наличие лёгких и тяжёлых загрязняющих веществ: в сточных водах одновременно присутствуют масла и жиры, лёгкие взвешенные вещества и осаждаемые хлопья, требующие совместной обработки флотацией и отстаиванием.
• Предварительная очистка промышленных сточных вод: оборудование может применяться на этапах предварительной или физико-химической очистки в пищевой промышленности и производстве напитков, для маслосодержащих сточных вод, поверхностной обработки, текстильного крашения, целлюлозно-бумажной, химической и фармацевтической промышленности.
• Осветление после коагуляции и флокуляции: подходит для проектов, в которых после реагентной реакции необходимо удалять взвешенные вещества, флотационный шлам, масла и жиры и химические хлопья.
• Проекты с ограниченной площадью: подходит для проектов, в которых требуется уменьшить количество отдельных флотационных и отстойных бассейнов и упростить технологические соединения.

Информация, необходимая для выбора

• Расход воды и режим работы: средний и пиковый расход, ежедневное время работы, непрерывный или периодический режим работы.
• Характеристики поступающей воды: SS, масла и жиры, COD, pH, температура, осаждаемость частиц и колебания качества воды.
• Цель очистки: требования к целевой выходной воде, последующий процесс, а также направление обработки флотационного шлама и осевшего шлама.
• Испытания и условия на объекте: имеющиеся результаты испытаний коагуляции и флокуляции, доступная площадка, отметки, соединения и электрические условия.

Техническое обслуживание и поддержка

SFC может предоставить оценку процесса, рекомендации по конфигурации и компоновке оборудования на основе качества воды, расхода воды, цели очистки и условий на объекте, а также поддержать сопряжение системы дозирования и передних и задних соединений. На этапе реализации проекта могут предоставляться рекомендации по монтажу и пусконаладке, обучение эксплуатации, рекомендации по ежедневному обслуживанию и поддержка запасными частями. Для сточных вод со сложным составом или заметными колебаниями качества воды рекомендуется сначала провести лабораторное испытание в стакане или маломасштабное испытание для повышения надёжности выбора оборудования.

Часто задаваемые вопросы

1. В чём основное отличие SDAF от обычной напорной флотации растворённым воздухом?
Помимо флотационного разделения, SDAF объединяет путь разделения отстаиванием, может одновременно обрабатывать лёгкие всплывающие вещества и более тяжёлые хлопья и лучше подходит для условий одновременного наличия двух типов твёрдых веществ или колебаний качества воды.

2. Необходимо ли во всех проектах одновременно использовать флотацию и отстаивание?
Не обязательно. Подход к работе должен определяться по плотности загрязняющих веществ, состоянию хлопьев, цели очистки и результатам испытаний; при необходимости может использоваться совместное разделение.

3. Требуется ли добавлять коагулянт или флокулянт?
Это зависит от формы загрязняющих веществ в сточных водах. Для коллоидов, эмульгированного масла или мелких взвешенных веществ подходящая коагуляция и флокуляция обычно помогают образовать хлопья, которые легче разделять.
