HPD — глубокое обезвоживание осадка

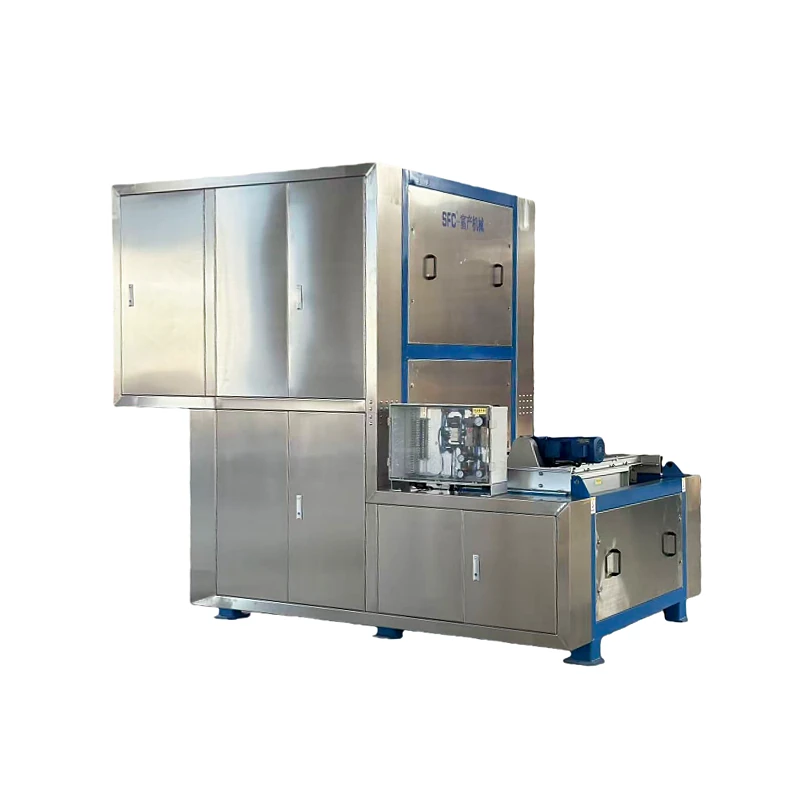

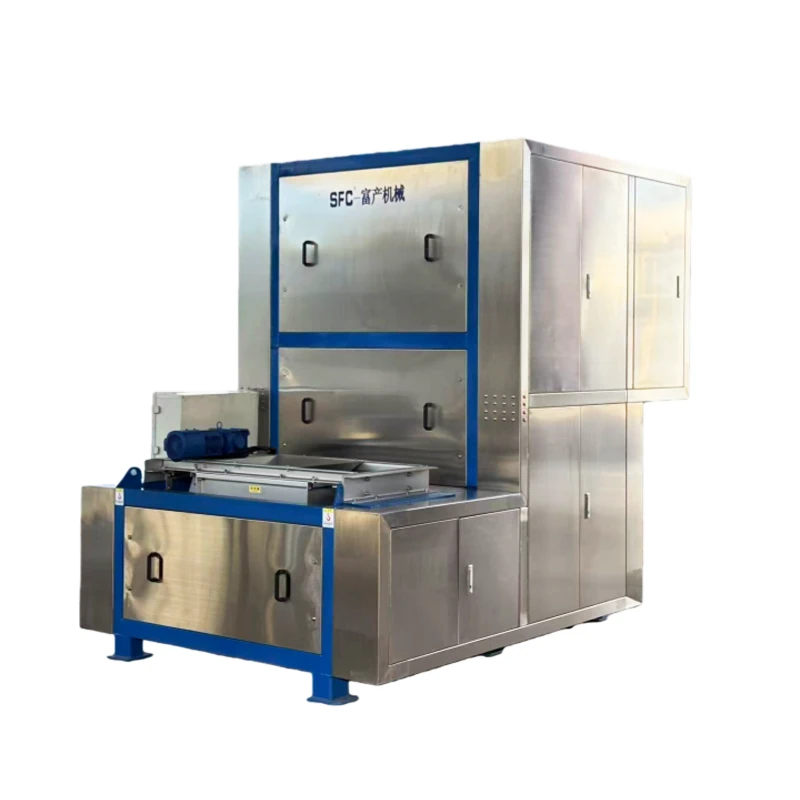

Высоконапорный ленточный пресс для глубокого обезвоживания осадка LSD｜HPD-HBP
Высоконапорный ленточный пресс LSD｜HPD-HBP предназначен для вторичного глубокого обезвоживания предварительно обезвоженного кека при ограниченном горизонтальном монтажном пространстве.
Высоконапорный ленточный пресс для глубокого обезвоживания осадка LSD｜HPD-HBP
Серия LSD｜HPD-HBP использует низкую подачу осадка и компактную вертикальную компоновку, обеспечивая решение для проектов глубокого обезвоживания с ограниченным продольным монтажным пространством.
Обзор продукта
Серия LSD｜HPD-HBP применяется для вторичного глубокого обезвоживания предварительно обезвоженного кека. Оборудование имеет низкую подачу осадка и компактную вертикальную компоновку: используя высоту оборудования, оно сокращает требуемую длину установки и облегчает размещение в существующих цехах обезвоживания осадка или на объектах с ограниченным горизонтальным пространством. После кондиционирования, смешивания и равномерного распределения кек проходит высоконапорное ленточное прессование для дальнейшего удаления воды, снижая нагрузку на транспортировку, сушку и другие последующие операции.
Ключевые преимущества
- Компактная вертикальная компоновка: путь прессования расположен вертикально, что сокращает занимаемую длину оборудования при сохранении технологической интеграции и более полно использует высоту здания.
- Низкая подача осадка и удобное соединение: конструкция с низкой подачей упрощает подключение к переднему конвейеру кека, узлам смешивания и распределения и подходит для модернизации существующей линии.
- Закрытая работа: основной агрегат имеет закрытую конструкцию, уменьшающую рассыпание кека и распространение запаха, что помогает поддерживать чистоту в цехе обезвоживания.
- Непрерывная автоматизированная обработка: система непрерывно объединяет дозирование реагентов, смешивание, распределение, прессование и выгрузку осадка, снижая ежедневную эксплуатационную нагрузку.
- Для вторичного глубокого обезвоживания: система совместима с кеком от ленточного, центрифужного и шнекового оборудования первичного обезвоживания и дополнительно уменьшает объём для транспортировки, сушки или комплексной утилизации.
Области применения
- Цеха обезвоживания с ограниченной горизонтальной длиной установки, но доступной высотой.
- Модернизация глубокого обезвоживания после существующих ленточных, центрифужных или шнековых систем.
- Дополнительное уменьшение объёма предварительно обезвоженного муниципального и промышленного осадка.
- Механическое глубокое обезвоживание перед сушкой осадка или другой последующей утилизацией.
Принцип работы
Предварительно обезвоженный кек поступает от переднего оборудования или транспортной системы на стадию кондиционирования, где тщательно смешивается с модифицирующим реагентом или отвердителем. После дробления и равномерного распределения осадок с низкого уровня поступает в основной высоконапорный ленточный агрегат LSD и проходит по вертикальному пути прессования через несколько зон давления. Под непрерывным действием фильтровальной ленты и валов вода дополнительно удаляется. После глубокого обезвоживания кек выгружается и направляется на хранение, транспортировку, сушку или другие последующие операции.
Состав системы
- Блок приготовления и дозирования реагентов
- Высокоэффективный смеситель осадка SFC-DM
- Блок дробления осадка и равномерного распределения
- Вертикальный основной высоконапорный ленточный агрегат глубокого обезвоживания LSD
- Блок промывки фильтровальной ленты, пневматики и автоматического управления
- Интерфейсы высокоуровневой выгрузки кека и последующей транспортировки
Технические параметры
| Модель Технические характеристики |
LSD05 | LSD10 | LSD15 | LSD20 | LSD25 | Примечание | |
|---|---|---|---|---|---|---|---|
| Пропускная способность (т/ч) Концентрация поступающего осадка (твёрдые вещества S.S. 15%～20%) |
0.3～0.7 | 0.8～1.7 | 1.3～2.8 | 1.8～4.0 | 2.3～5.0 | В зависимости от дозировки реагента | |
| Сухое вещество D.S. (кг/ч) | 60～100 | 160～270 | 260～430 | 360～600 | 460～760 | В зависимости от дозировки реагента | |
| Влажность кека (%) | 65～75 | 65～75 | 65～75 | 65～75 | 65～75 | В зависимости от дозировки реагента | |
| Пропускная способность (т/ч) Концентрация поступающего осадка (твёрдые вещества S.S. 15%～20%) |
0.35～0.8 | 0.9～2.1 | 1.5～3.4 | 2.1～4.8 | 2.7～6.1 | В зависимости от дозировки реагента | |
| Сухое вещество D.S. (кг/ч) | 70～120 | 190～320 | 310～520 | 430～720 | 550～920 | В зависимости от дозировки реагента | |
| Влажность кека (%) | 60～70 | 60～70 | 60～70 | 60～70 | 60～70 | В зависимости от дозировки реагента | |
| Потребляемая мощность главного агрегата (кВт) | Приводной двигатель (частотное регулирование) | 0.55 | 1.1 | 1.5 | 2.2 | 3 | |
| Смеситель осадка (частотное регулирование) | 2.2 | 2.2 | 3 | 4 | 5.5 | ||
| Шнек распределения осадка (частотное регулирование) | 0.25 | 0.25 | 0.55 | 1.1 | 1.5 | ||
| Шнек дробления осадка | 0.37 | 0.37 | 0.37 | 0.55 | 0.75 | Опционально | |
| Габаритные размеры (мм) | L | 2600 | 2900 | 3250 | 3450 | 3600 | Перед заказом запросите фактический монтажный чертёж с размерами |
| W | 1370 | 1870 | 2410 | 3010 | 3510 | ||
| H | 2290 | 2860 | 3270 | 3350 | 3500 | ||
Примечание: конкретную модель и конфигурацию следует определять с учётом свойств осадка, производительности, целевой влажности и условий площадки.
Часто задаваемые вопросы по подбору
Для какой площадки подходит серия LSD?
Она больше подходит для проектов с ограниченной горизонтальной длиной установки, но с высотой здания, достаточной для оборудования и обслуживания. Окончательная компоновка должна подтверждаться с учётом модели, отметок подачи и выгрузки осадка, а также проходов на площадке.
Можно ли установить LSD после существующего оборудования обезвоживания?
Да. Оборудование обрабатывает предварительно обезвоженный кек и может подключаться к ленточным прессам, центрифугам, многодисковым шнековым обезвоживателям и транспортным системам в соответствии с условиями площадки.
Какой влажности можно достичь после глубокого обезвоживания?
В качестве подачи используется осадок после однократного обезвоживания с влажностью около 80%. После соответствующего кондиционирования по требованиям проекта может быть достигнута влажность ниже 70% или около 60%. Фактический результат следует подтверждать испытанием осадка.
Какие данные необходимы для подбора?
Предоставьте источник осадка, текущую и целевую влажность, производительность по кеку, время работы, переднее оборудование, доступные длину, ширину и высоту, отметки подачи и выгрузки, а также способ последующей утилизации.
Технические услуги и поддержка
- Техническая консультация и подбор: рекомендации по выбору оборудования и технологической конфигурации на основе источника осадка, существующей влажности, производительности и требований к последующей утилизации.
- Системная и площадочная интеграция: помощь в подтверждении интерфейсов и компоновки с учётом оборудования предварительного обезвоживания, системы реагентов, способа транспортировки, монтажного пространства и инженерных условий.
- Руководство по монтажу: рекомендации по монтажу в соответствии с проектом и объёмом поставки для содействия вводу оборудования в эксплуатацию.
- Послепродажная и техническая поддержка: техническая поддержка при последующей эксплуатации, обслуживании и использовании оборудования.
