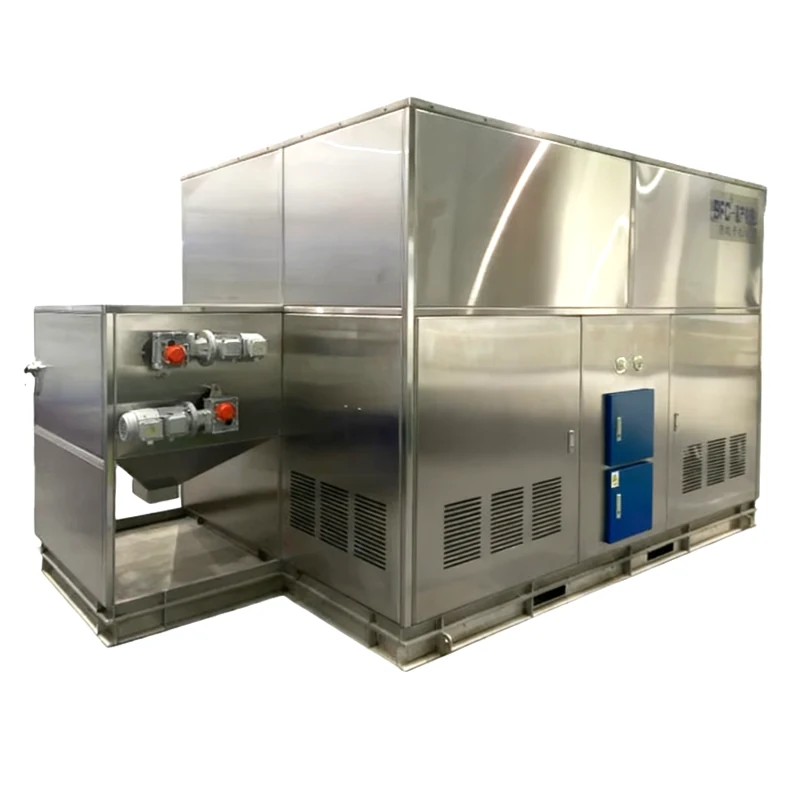

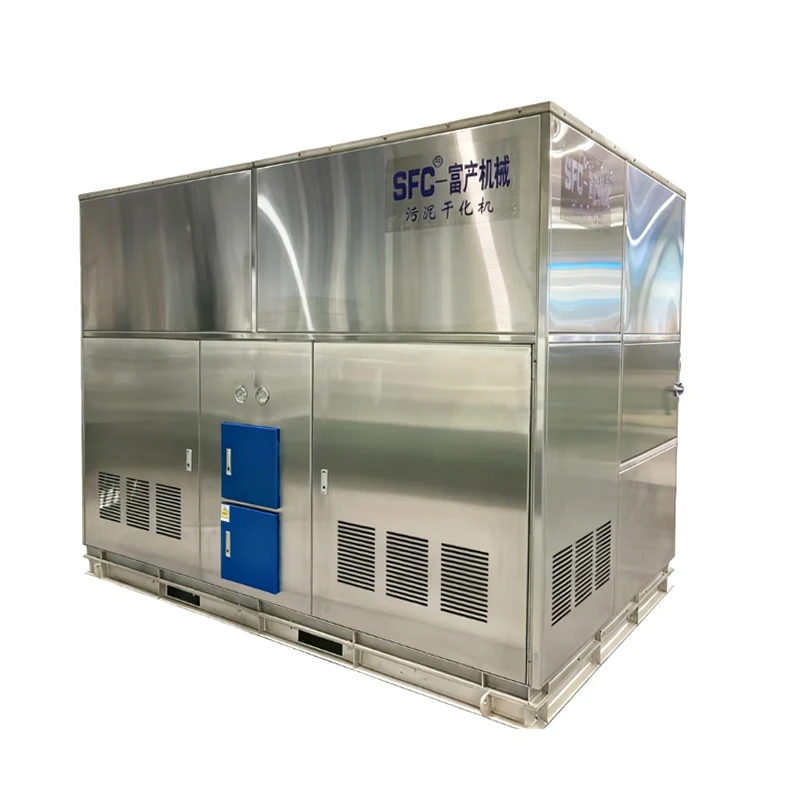

Низкотемпературная ленточная сушилка осадка LTD-BSD
Непрерывная низкотемпературная сушка механ…
Непрерывная низкотемпературная сушка механически обезвоженного осадка для дальнейшего снижения влажности и нагрузки на последующую транспортировку, хранение и утилизацию.
Обзор продукта
LTD-BSD используется для дальнейшей сушки осадка после механического обезвоживания. Оборудование работает при низкотемпературном режиме сушки с тепловым насосом около 55℃. После формования и распределения осадок непрерывно проходит через зону сушки по сетчатой ленте; циркулирующий горячий воздух удаляет влагу, влажный воздух конденсируется, осушается и повторно нагревается внутри системы. Снижение влажности осадка позволяет уменьшить нагрузку на последующую транспортировку, хранение и утилизацию.
Ключевые преимущества
- Непрерывная низкотемпературная сушка: низкотемпературный тепловой насос в сочетании с непрерывной транспортировкой сетчатой лентой обеспечивает удобное сопряжение с непрерывно работающей предшествующей системой.
- Замкнутый контур циркуляции воздуха: горячий воздух циркулирует внутри оборудования, влага удаляется посредством конденсации, что способствует уменьшению выброса запахов.
- Дальнейшее уменьшение объёма: в применимых условиях влажность осадка после сушки может быть снижена с 80% до менее 30%; фактический результат зависит от свойств осадка и влажности на входе и выходе.
- Модульная конфигурация: сушильные модули могут конфигурироваться в соответствии с требованиями к производительности и комбинироваться или расширяться в зависимости от условий проекта.
- Интегрированное управление: интегрированная конструкция в сочетании с управлением PLC может автоматически останавливаться при заданной температуре возвратного воздуха, упрощая повседневную эксплуатацию.
Области применения
Подходит для муниципальных и промышленных проектов очистки сточных вод, в которых после механического обезвоживания требуется дальнейшее уменьшение объёма. Может сопрягаться с предшествующим оборудованием обезвоживания, бункером влажного осадка, транспортным оборудованием и последующей системой хранения и транспортировки сухого осадка. Конкретная применимость должна быть подтверждена с учётом источника осадка, вязкости, содержания масла, коррозионности и требуемой целевой влажности.
Принцип работы
- Подача и распределение: обезвоженный осадок после формования равномерно распределяется по сетчатой ленте.
- Низкотемпературная сушка: сетчатая лента непрерывно транспортирует осадок, а циркулирующий горячий воздух удаляет влагу.
- Конденсационное осушение: влажный воздух после конденсационного отвода воды и повторного нагрева возвращается в зону сушки.
- Вывод сухого осадка: осадок, достигший целевой степени сушки, поступает на хранение или вывоз.
Основные компоненты системы
Система обычно включает устройство подачи и формования с распределением, участок ленточной сушки, низкотемпературный тепловой насос и систему циркуляции воздуха, блок конденсационного отвода воды, устройство транспортировки сухого осадка и систему управления PLC. Фактическая конфигурация определяется проектным решением.
Информация, необходимая для подбора
- Информация об осадке: источник, состав, вязкость, содержание масла, коррозионность и специальные вещества.
- Цель обработки: влажность на входе и выходе, производительность по влажному осадку или требуемое количество испаряемой воды.
- Условия эксплуатации: ежедневное время работы, режим работы, температура на площадке и условия инженерных коммуникаций.
- Интерфейсы площадки: монтажное пространство, высота подачи и выгрузки, предшествующее и последующее оборудование, условия транспортировки и водоотведения.
| Модель Технические характеристики |
BSD1000 | BSD2000 | BSD3000 | BSD4000 | BSD6000 | BSD9000 | BSD12000 | BSD15000 | BSD18000 | BSD21000 | BSD24000 | BSD27000 | BSD30000 | Примечание | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Производительность (т/ч) Концентрация осадка на входе (S.S.15%～25%) |
0.8～1.9 | 1.7～3.8 | 2.6～5.7 | 3.4～7.6 | 5～11 | 7.7～17 | 10～23 | 13～28 | 15～34 | 18～40 | 20～46 | 23～51 | 25～57 | Зависит от характеристик осадка | |
| Производительность (т/ч) Концентрация осадка на входе (S.S.25%～35%) |
1～3 | 2～6 | 3～9 | 4～12 | 6～18 | 9～27 | 10～36 | 15～45 | 18～54 | 21～63 | 24～72 | 27～84 | 30～90 | Зависит от характеристик осадка | |
| Влажность осадочного кека (%) | 10～50 | 10～50 | 10～50 | 10～50 | 10～50 | 10～50 | 10～50 | 10～50 | 10～50 | 10～50 | 10～50 | 10～50 | 10～50 | ||
| Потребляемая мощность (KW) |
Компрессор | 13.8 | 13.8×2 | 20.7×2 | 13.8×4 | 20.7×4 | 20.7×6 | 20.7×8 | 20.7×10 | 20.7×12 | 20.7×14 | 20.7×16 | 20.7×18 | 20.7×20 | |
| Циркуляционный вентилятор (регулирование частоты) | 3.7 | 5.5 | 7.5 | 5.5×2 | 7.5×2 | 7.5×3 | 7.5×4 | 7.5×5 | 7.5×6 | 7.5×7 | 7.5×8 | 7.5×9 | 7.5×10 | ||
| Приводной двигатель (регулирование частоты) | 0.18×2 | 0.18×2 | 0.18×2 | 0.37×2 | 0.37×2 | 0.55×2 | 0.75×2 | 1.1×2 | 0.55×4 | 0.75×4 | 0.75×4 | 1.1×4 | 1.1×4 | ||
| Машина формования осадка (регулирование частоты) | 2.2 | 2.2 | 2.2 | 2.2 | 2.2 | 4.5 | 4.5 | 4.5 | 4.5 | 4.5 | 4.5 | 4.5 | 4.5 | ||
| Конвейер сухого осадка | 0.37 | 0.37 | 0.55 | 0.55 | 0.55 | 1.5 | 2 | 2.2 | 2.2 | 2.2 | 2.2 | 3 | 3 | Перед заказом запросите фактический чертёж монтажных размеров | |
| Расчётная мощность системы (KW) | 23 | 39 | 55 | 73 | 105 | 156 | 206 | 258 | 307 | 357 | 406 | 457 | 506 | ||
Техническое обслуживание и поддержка
SFC может предоставить подбор оборудования, рекомендации по сопряжению систем и компоновке с учётом свойств осадка, производительности, влажности на входе и выходе и условий площадки, а также предоставить руководство по монтажу и послепродажную техническую поддержку в соответствии с объёмом поставки по проекту. Окончательная конфигурация определяется на основании подтверждённых данных осадка и технического решения.
Часто задаваемые вопросы
1. Можно ли непосредственно обрабатывать осадок без обезвоживания?
LTD-BSD главным образом используется для осадка после механического обезвоживания. На предшествующем этапе обычно необходимо сначала выполнить сгущение и механическое обезвоживание для снижения нагрузки на сушку.
2. Можно ли подключить к существующей системе обезвоживания?
Можно выполнить проектирование интерфейса с учётом существующего оборудования обезвоживания, бункера, высоты транспортировки и пространства на площадке. До подбора необходимо предоставить технологическую схему, компоновку и данные об осадке.
3. Можно ли регулировать влажность на выходе?
Целевой диапазон может быть определён с учётом свойств осадка, влажности на входе, производительности и рабочих параметров. Конкретная цель должна быть подтверждена при подборе для проекта.
