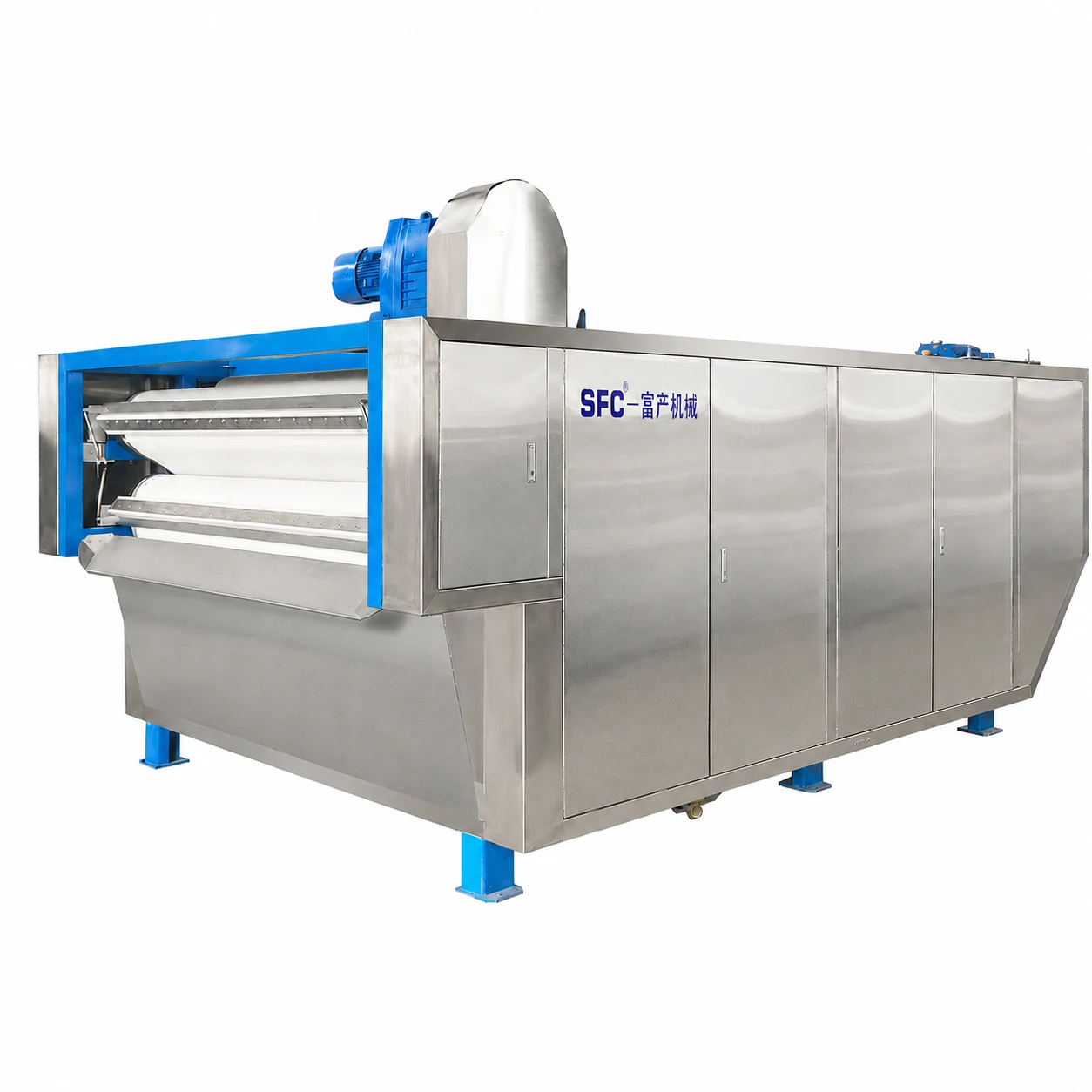

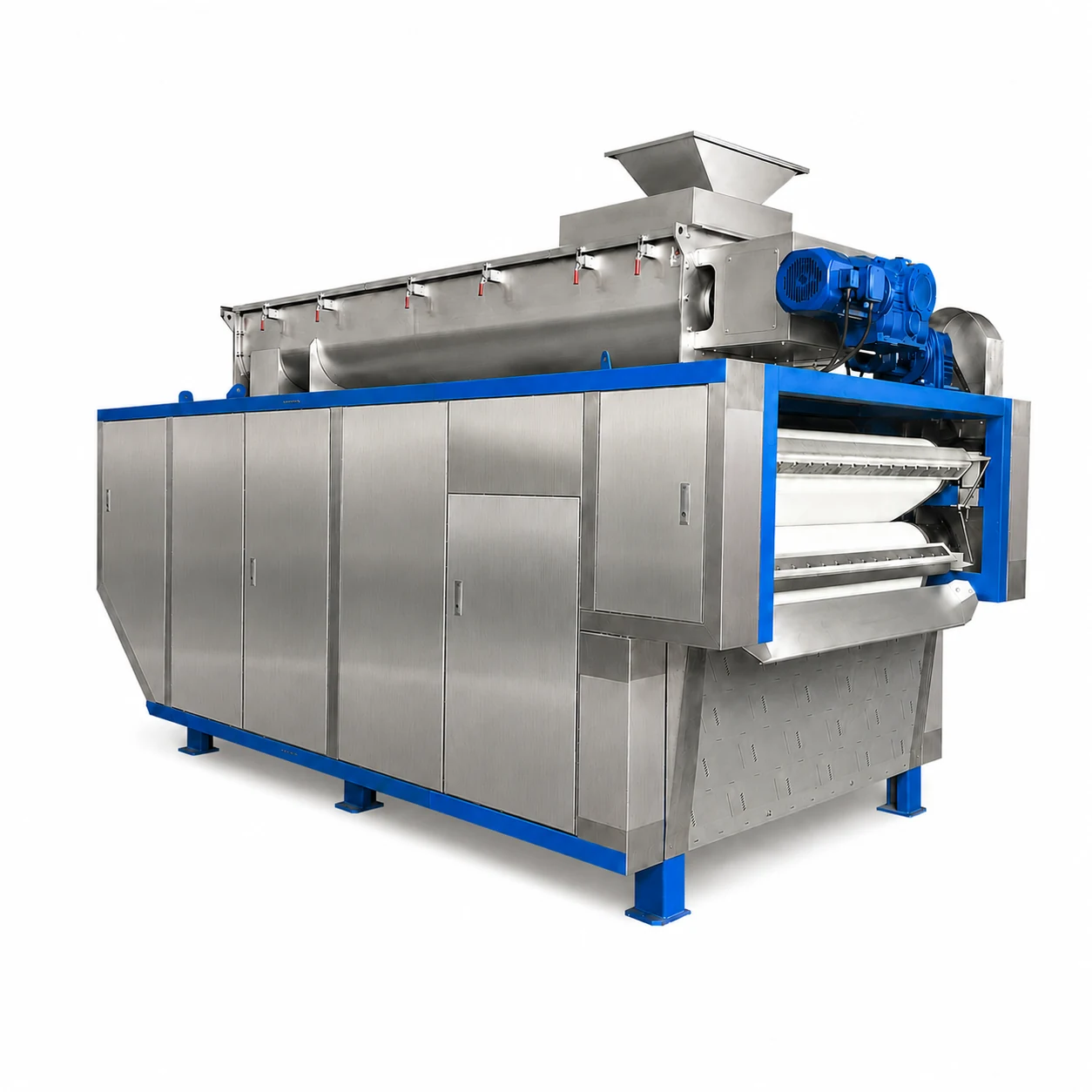

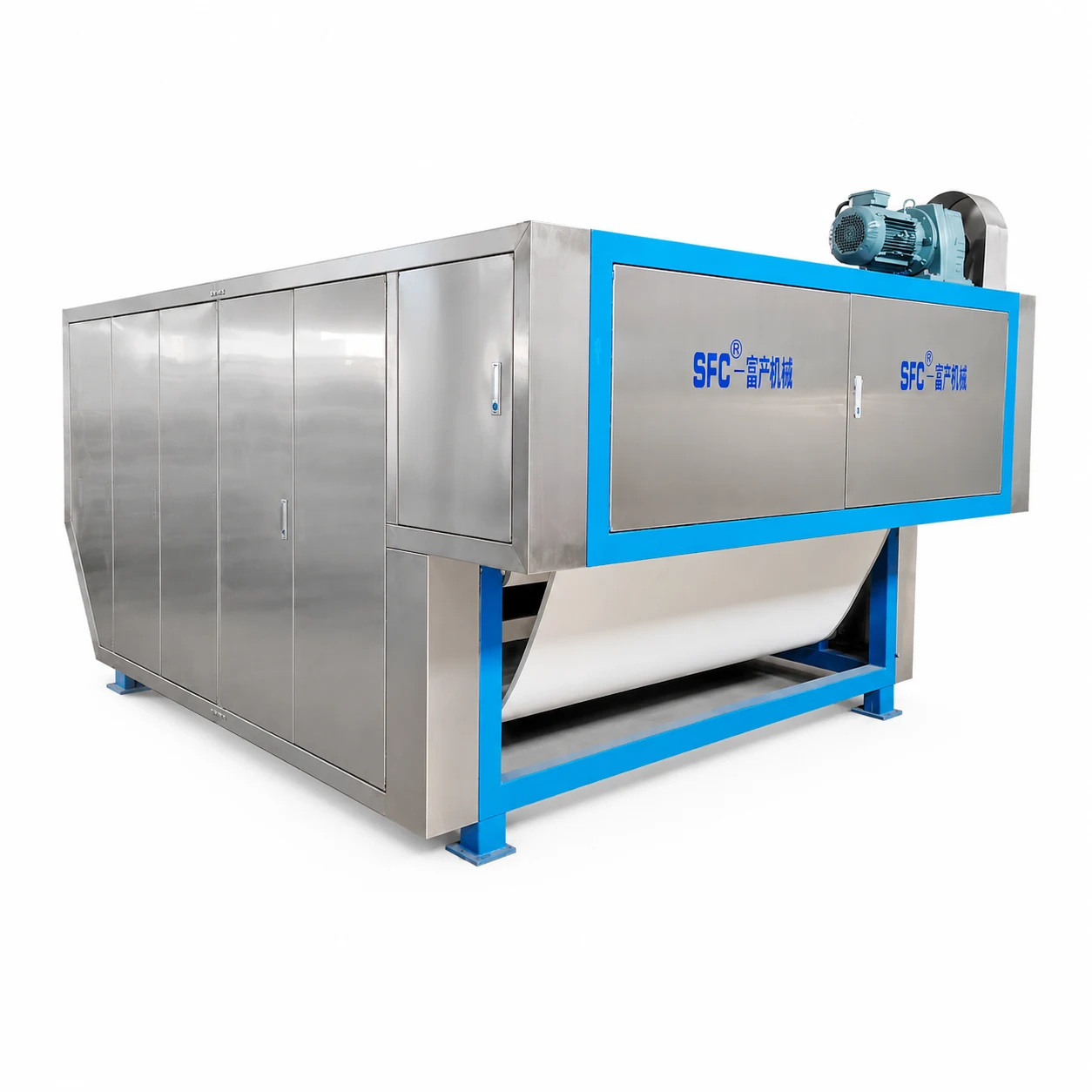

Высоконапорный ленточный пресс для глубокого обезвоживания осадка SD｜HPD-HBP
Высоконапорный ленточный пресс SD｜HPD-HBP предназначен для непрерывного вторичного глубокого обезвоживания предварительно обезвоженного кека.
Высоконапорный ленточный пресс для глубокого обезвоживания осадка SD｜HPD-HBP
Высоконапорный ленточный пресс SD｜HPD-HBP предназначен для непрерывного вторичного глубокого обезвоживания предварительно обезвоженного кека и удобного подключения к существующим системам обезвоживания.
Обзор продукта
Высоконапорный ленточный пресс для глубокого обезвоживания осадка SD｜HPD-HBP используется для вторичного глубокого обезвоживания осадка после механического обезвоживания. Кек, поступающий от ленточных прессов, центрифуг, многодисковых шнековых обезвоживателей и другого оборудования, после кондиционирования, смешивания и равномерного распределения поступает в высоконапорную зону ленточного прессования для дальнейшего удаления воды. Серия имеет горизонтальную компоновку и непрерывно подключается к существующему процессу обработки осадка; она подходит для проектов, где требуется снизить влажность кека и нагрузку на транспортировку и утилизацию.
Ключевые преимущества
- Специально для вторичного глубокого обезвоживания: обрабатывается кек, уже прошедший первичное механическое обезвоживание; дополнительно снижается содержание влаги, что создаёт более благоприятные условия для последующей транспортировки, сушки или комплексной утилизации.
- Горизонтальная компоновка и гибкое подключение: участок прессования расположен горизонтально, что упрощает технологическую компоновку с учётом существующего цеха обезвоживания, конвейерного оборудования и линии отвода кека.
- Кондиционирование и многоступенчатое прессование: кек тщательно смешивается с реагентом для кондиционирования, затем последовательно проходит зоны предварительного, среднего и высокого давления, обеспечивая более равномерное распределение и обезвоживание.
- Непрерывная работа и меньше промежуточных перемещений: оборудование непрерывно соединяется с передним участком обезвоживания и последующей транспортной системой, сокращая падение кека на пол и ручное перемещение, что помогает поддерживать порядок на площадке.
- Конфигурация по целям проекта: модель оборудования, схема реагентов и условия эксплуатации выбираются с учётом свойств осадка, исходной влажности, целевой влажности и производительности.
Области применения
- Дополнительное уменьшение объёма предварительно обезвоженного кека на муниципальных очистных сооружениях.
- Вторичное глубокое обезвоживание кека после механического обезвоживания в проектах очистки промышленных сточных вод.
- Предварительное обезвоживание перед низкотемпературной сушкой осадка для снижения последующей нагрузки на сушку.
- Проекты с дополнительными требованиями к влажности кека перед транспортировкой, хранением или окончательной утилизацией.
Принцип работы
Предварительно обезвоженный кек подаётся в блок кондиционирования и смешивания, где тщательно смешивается с модифицирующим реагентом или отвердителем для улучшения обезвоживаемости осадка. После кондиционирования осадок проходит дробление и равномерное распределение, затем поступает в высоконапорный ленточный пресс. Последовательно проходя зоны предварительного, среднего и высокого давления, а также вспомогательные зоны прессования, осадок под действием фильтровальной ленты и валов дополнительно отдаёт воду. В конце кек направляется на хранение, транспортировку, сушку или другие последующие этапы обработки.
Состав системы
- Блок приготовления и дозирования реагентов
- Высокоэффективный смеситель осадка SFC-DM
- Блок дробления осадка и равномерного распределения
- Основной высоконапорный ленточный агрегат глубокого обезвоживания SD
- Блок промывки фильтровальной ленты, пневматики и автоматического управления
- Интерфейсы сбора и транспортировки кека и фильтрата
Технические параметры
| Модель Технические характеристики |
SD05 | SD10 | SD15 | SD20 | SD25 | Примечание | |
|---|---|---|---|---|---|---|---|
| Пропускная способность (т/ч) Концентрация поступающего осадка (твёрдые вещества S.S. 15%～20%) |
0.3～0.7 | 0.8～1.7 | 1.3～2.8 | 1.8～4.0 | 2.3～5.0 | В зависимости от дозировки реагента | |
| Сухое вещество D.S. (кг/ч) | 60～100 | 160～270 | 260～430 | 360～600 | 460～760 | В зависимости от дозировки реагента | |
| Влажность кека (%) | 65～75 | 65～75 | 65～75 | 65～75 | 65～75 | В зависимости от дозировки реагента | |
| Пропускная способность (т/ч) Концентрация поступающего осадка (твёрдые вещества S.S. 15%～20%) |
0.35～0.8 | 0.9～2.1 | 1.5～3.4 | 2.1～4.8 | 2.7～6.1 | В зависимости от дозировки реагента | |
| Сухое вещество D.S. (кг/ч) | 70～120 | 190～320 | 310～520 | 430～720 | 550～920 | В зависимости от дозировки реагента | |
| Влажность кека (%) | 60～70 | 60～70 | 60～70 | 60～70 | 60～70 | В зависимости от дозировки реагента | |
| Потребляемая мощность главного агрегата (кВт) | Приводной двигатель (частотное регулирование) | 0.55 | 1.1 | 1.5 | 2.2 | 3 | |
| Смеситель осадка (частотное регулирование) | 2.2 | 2.2 | 3 | 4 | 5.5 | ||
| Шнек распределения осадка (частотное регулирование) | 0.25 | 0.25 | 0.55 | 1.1 | 1.5 | ||
| Шнек дробления осадка | 0.37 | 0.37 | 0.37 | 0.55 | 0.75 | Опционально | |
| Габаритные размеры (мм) | L | 3600 | 3750 | 4430 | 4650 | 4650 | Перед заказом запросите фактический монтажный чертёж с размерами |
| W | 1270 | 1770 | 2310 | 2810 | 3310 | ||
| H | 1850 | 1940 | 2220 | 2330 | 2500 | ||
Примечание: конкретную модель и конфигурацию следует определять с учётом свойств осадка, производительности, целевой влажности и условий площадки.
Часто задаваемые вопросы по подбору
Серия SD обрабатывает исходный осадок или предварительно обезвоженный кек?
Основным объектом обработки является кек, уже прошедший первичное обезвоживание на ленточном прессе, центрифуге, многодисковом шнековом обезвоживателе или аналогичном оборудовании.
Какой влажности можно достичь после глубокого обезвоживания?
В качестве подачи используется осадок после однократного обезвоживания с влажностью около 80%. После надлежащего кондиционирования по требованиям проекта может быть достигнута влажность ниже 70% или около 60%. Фактический результат зависит от свойств осадка, реагентов и условий эксплуатации и должен подтверждаться испытаниями и подбором для проекта.
Нужно ли добавлять реагенты для кондиционирования?
Обычно да. Вид реагента и дозировка определяются испытаниями по свойствам осадка, текущей влажности и целевой влажности.
Какие данные необходимы для подбора?
Предоставьте источник осадка, текущую влажность кека, целевую влажность, количество кека в час или в сутки, время работы, оборудование предварительного обезвоживания, монтажное пространство и способ последующей утилизации.
Технические услуги и поддержка
- Техническая консультация и подбор: рекомендации по выбору оборудования и технологической конфигурации на основе источника осадка, существующей влажности, производительности и требований к последующей утилизации.
- Системная и площадочная интеграция: помощь в подтверждении интерфейсов и компоновки с учётом оборудования предварительного обезвоживания, системы реагентов, способа транспортировки, монтажного пространства и инженерных условий.
- Руководство по монтажу: предоставление соответствующих рекомендаций по монтажу в зависимости от проекта и объёма поставки для содействия вводу оборудования в эксплуатацию.
- Послепродажная и техническая поддержка: соответствующая техническая поддержка при последующей эксплуатации, обслуживании и использовании оборудования.
