Безызносный многодисковый шнековый пресс для обезвоживания осадка SRD

Механическое обезвоживание осадка

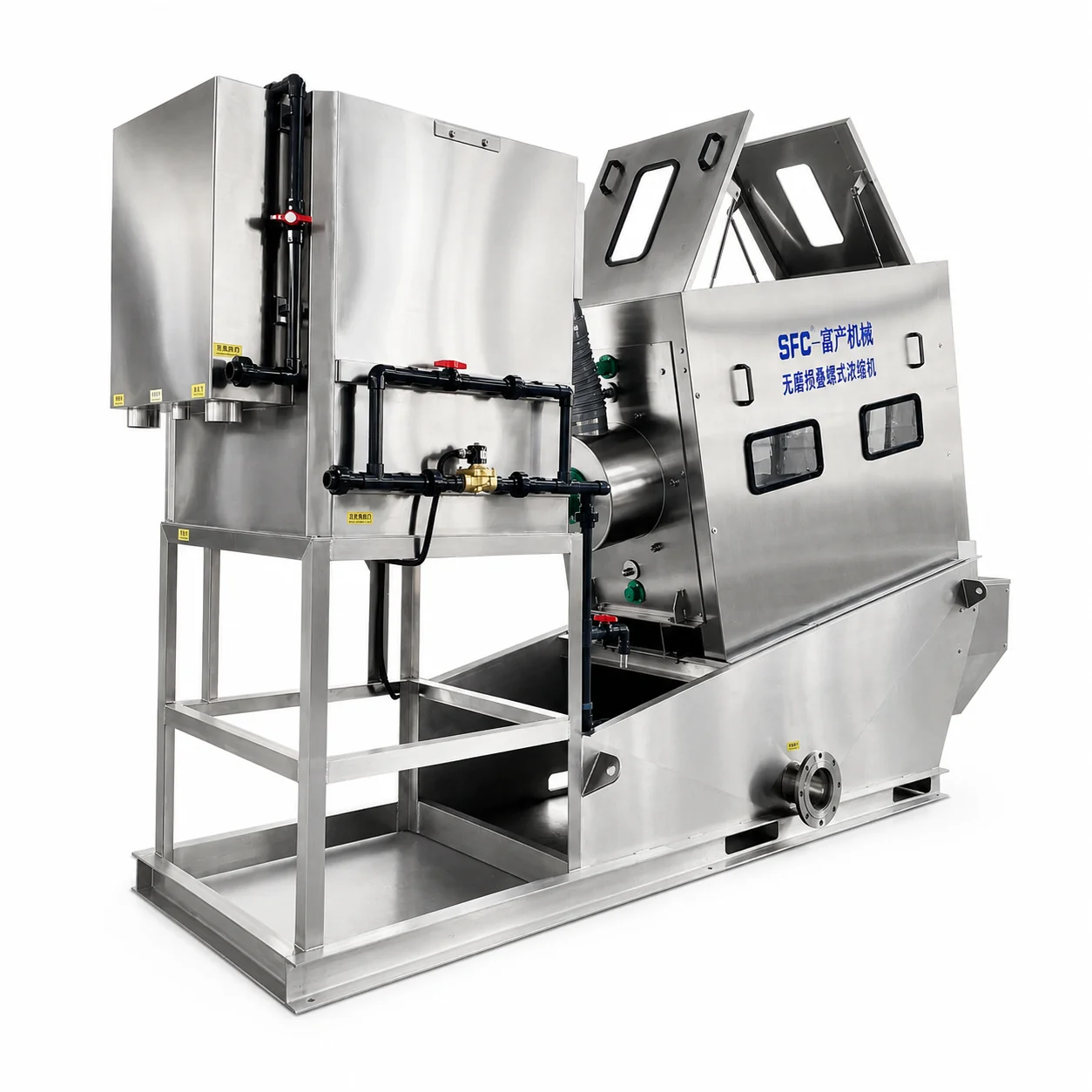

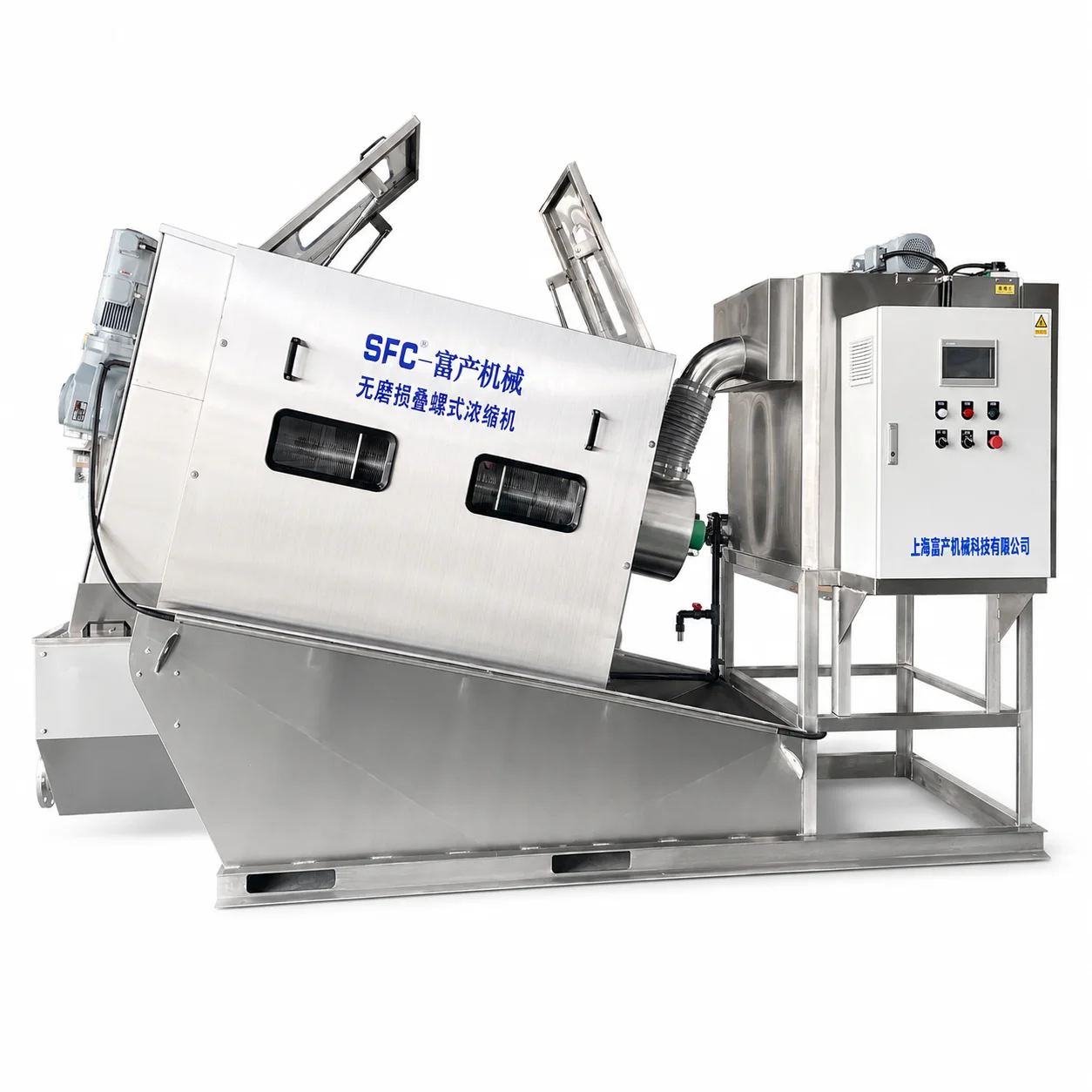

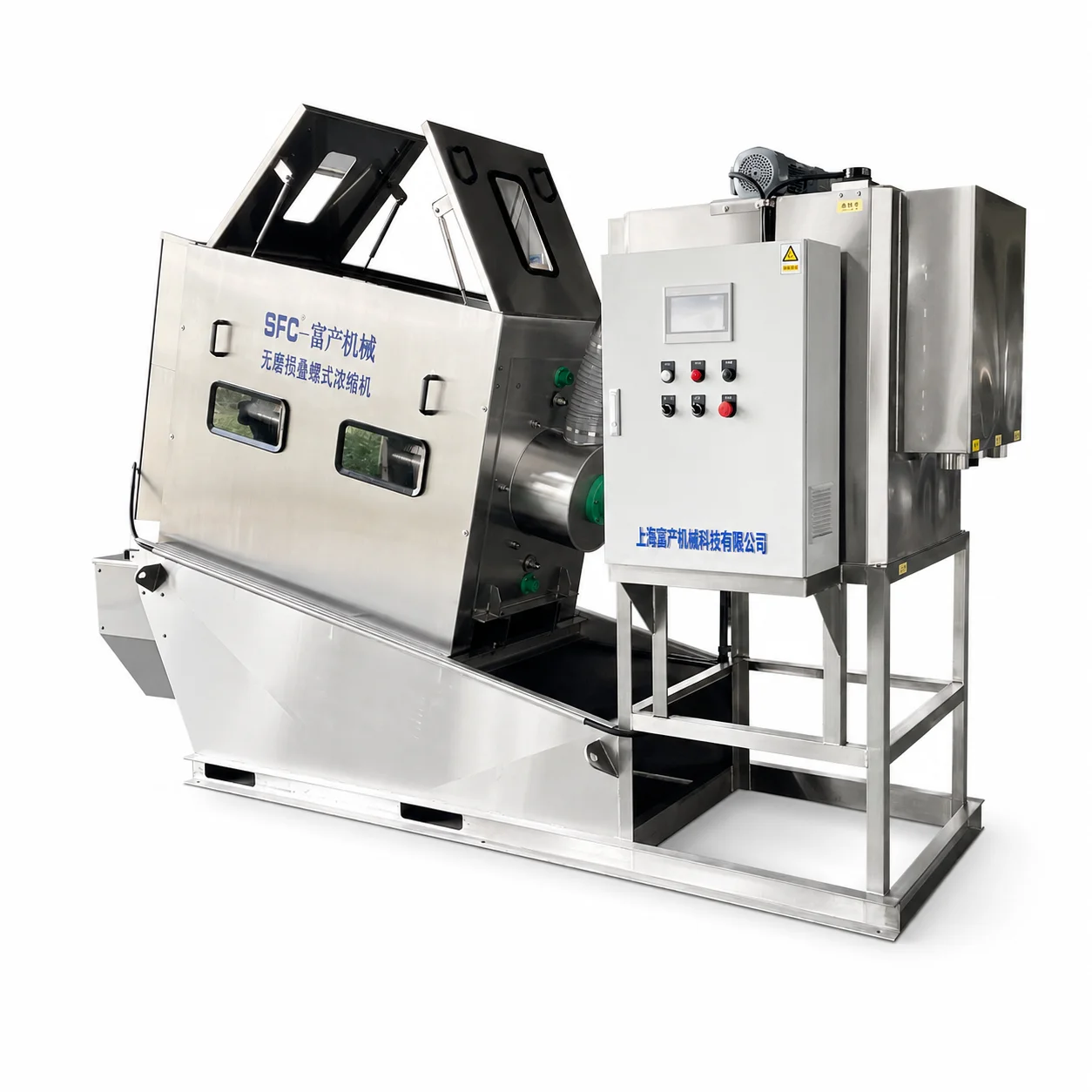

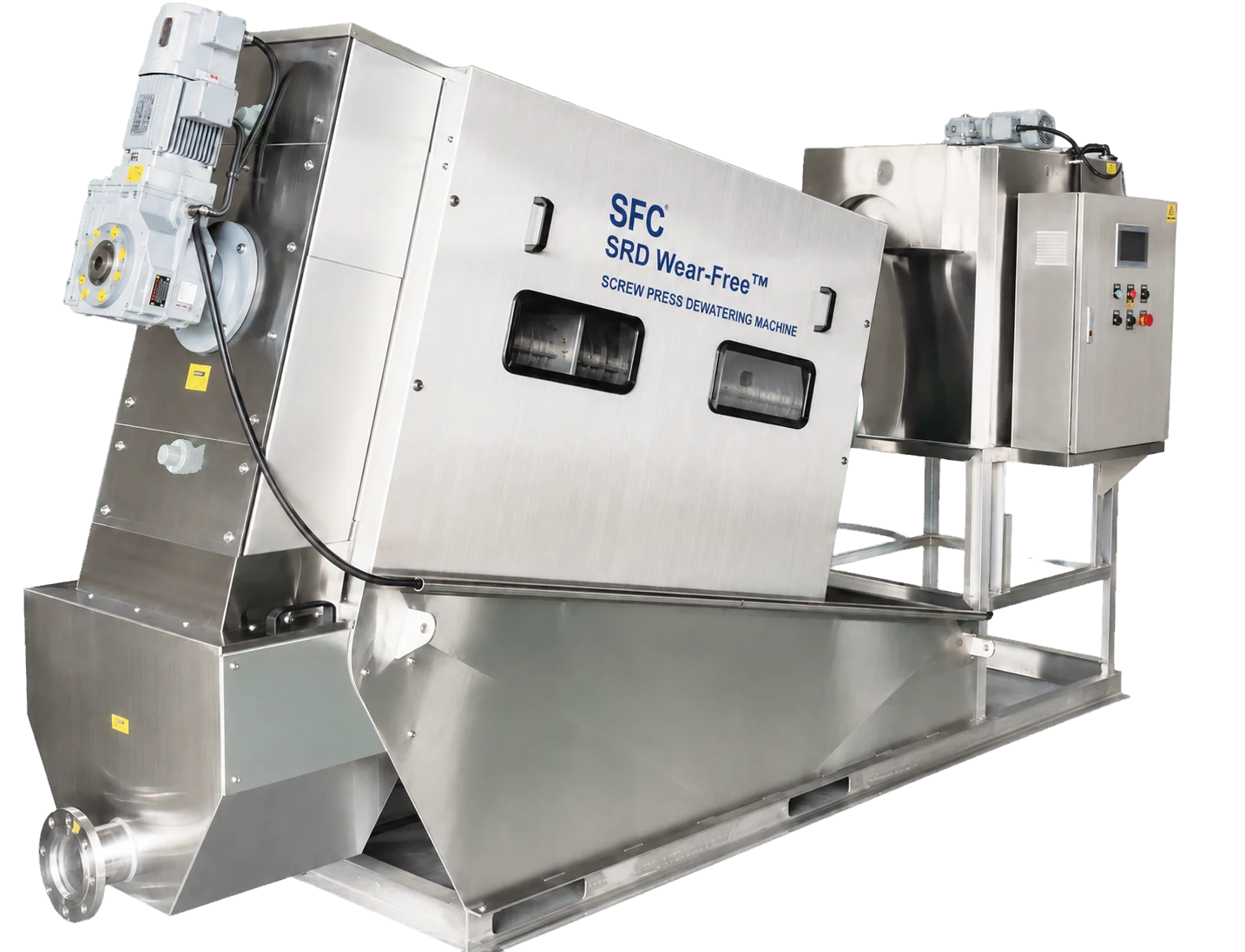

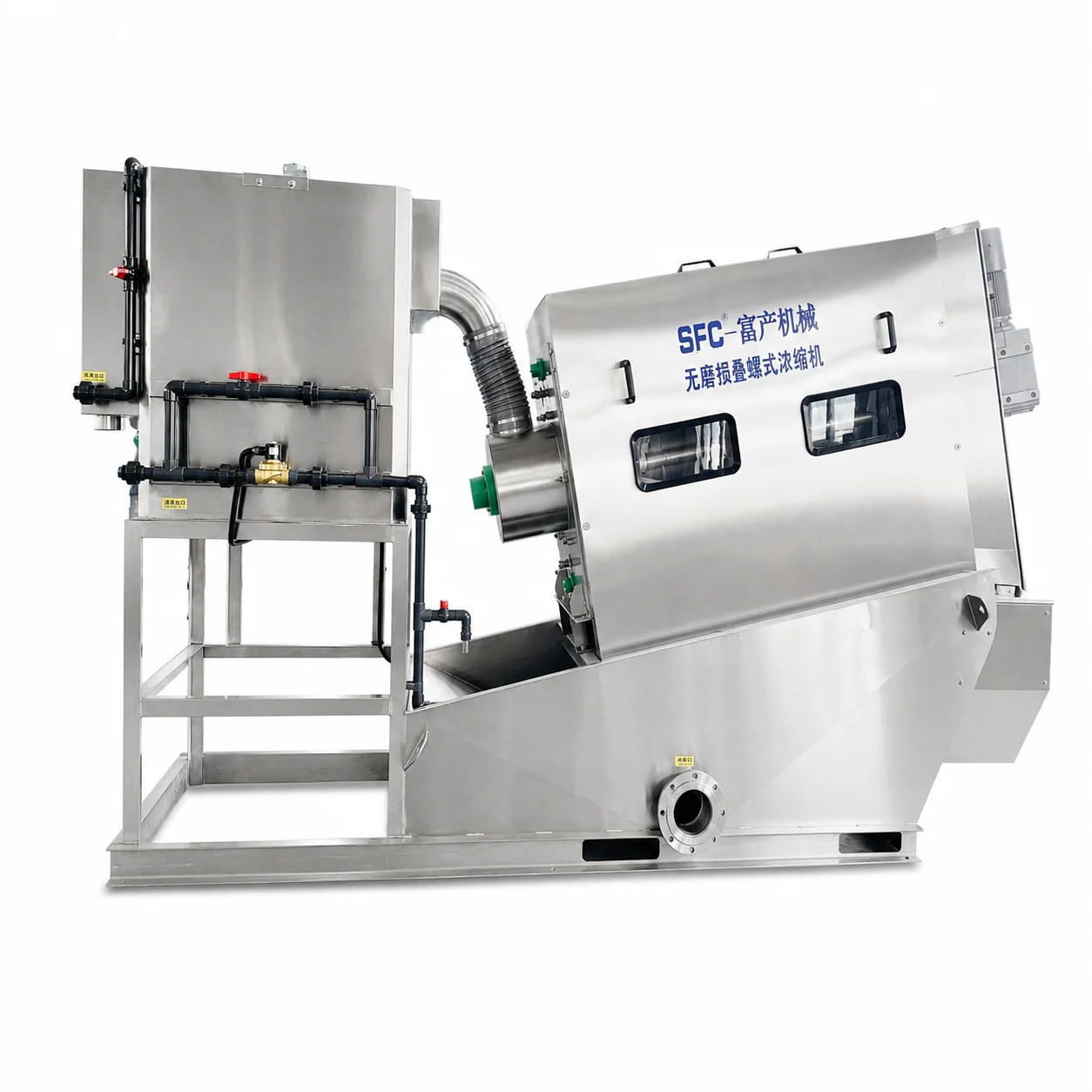

Безызносный многодисковый шнековый пресс для обезвоживания осадка SRD

Безызносный многодисковый шнековый пресс SRD с бесконтактными кольцами, взаимной очисткой двумя шнеками и независимым приводом подвижных колец.

Получить консультацию

Оборудование SFC

Серия: SRD Series

Бесконтактная конструкция колец и взаимная очистка двумя шнеками предназначены для решения проблем износа основных узлов и забивания материала в традиционных многодисковых шнековых прессах.

Обзор продукта

Безызносный многодисковый шнековый пресс для обезвоживания осадка SRD применяется для механического обезвоживания осадка. Оборудование использует две параллельные шнековые оси и непрерывное фильтрование через подвижные кольца с независимым приводом; конструкция направлена на снижение износа основных частей и риска уплотнения и засорения материала.

Серия подходит для низкоконцентрированного, вязкого, маслосодержащего или богатого неорганическими веществами осадка. Модель подбирается по свойствам осадка, производительности и требуемому состоянию кека; оборудование легко сопрягается с предварительным кондиционированием, транспортировкой кека, глубоким обезвоживанием или сушкой.

Ключевые преимущества

Бесконтактная безызносная конструкция

Подвижные кольца и шнековые оси не соприкасаются напрямую, что уменьшает трение и износ между кольцами и шнековыми валами и помогает снизить частоту обслуживания и замены ключевых деталей.

Взаимная очистка двумя шнеками

Две шнековые оси работают параллельно в фильтрующей камере и во время транспортирования взаимно очищают налипший осадок, снижая риск накопления и засорения.

Независимый привод подвижных колец

Подвижные кольца приводятся эксцентриковым колесом, соединительной пластиной и направляющим устройством; скорость движения не зависит от шнековой оси, что способствует сохранению отвода фильтрата.

Непрерывная транспортировка и обезвоживание

Две шнековые оси непрерывно продвигают материал; фильтрат отводится через зазоры между дисками, а обезвоженный кек выгружается с конца оборудования.

Подходящие виды осадка и условия

Низкоконцентрированный осадок
Вязкий осадок, склонный к уплотнению или засорению
Маслосодержащий осадок
Осадок с высоким содержанием неорганических веществ

Конкретная производительность и состояние кека зависят от источника осадка, содержания твердых веществ, состава частиц, эффекта кондиционирования и условий эксплуатации; рекомендуется подбор по данным осадка или испытанию образца.

Принцип работы

Осадок после требуемого кондиционирования поступает в фильтрующую камеру; две шнековые оси работают параллельно и непрерывно транспортируют материал. Во время транспортирования они взаимно очищают налипший осадок. Подвижные кольца независимо приводятся эксцентриковым колесом, соединительной пластиной и направляющим устройством, образуя с неподвижными кольцами непрерывно изменяющиеся фильтрующие зазоры для отвода фильтрата. После непрерывной транспортировки и обезвоживания образуется осадочный кек, который выгружается с конца оборудования.

Технические параметры

Модель Технические характеристики			SRD-301	SRD-302	SRD-303	SRD-304	SRD-351	SRD-352	SRD-353	SRD-354	SRD-401	SRD-402	SRD-403	SRD-404	Примечание
Производительность (м³/ч) Концентрация на входе (SS 0.6～5%)			1.5～5	3～10	4.5～15	6～20	2.25～7.5	4.5～15	6.75～22.5	9～30	4.5～15	9～30	13.5～45	18～60	Зависит от характеристик осадка
Количество абсолютно сухого осадка (кг/ч)			25～75	50～150	75～225	100～300	37.5～115	75～230	112.5～345	150～460	75～225	150～450	225～675	330～900	Зависит от характеристик осадка
Влажность осадочного кека (%)			75～85	75～85	75～85	75～85	75～85	75～85	75～85	75～85	75～85	75～85	75～85	75～85	Зависит от характеристик осадка
Диаметр шнековой оси (мм) × количество (шт.)			φ270×1	φ270×2	φ270×3	φ270×4	φ295×1	φ295×2	φ295×3	φ295×4	φ370×1	φ370×2	φ370×3	φ370×4
Потребляемая мощность (кВт)	Приводной двигатель (частотное регулирование)		0.55	0.55×2	0.55×3	0.55×4	0.75	0.75×2	0.75×3	0.75×4	1.1	1.1×2	1.1×3	1.1×4
Потребляемая мощность (кВт)	Двигатель мешалки кондиционирования		0.37	0.37	0.37	0.37×2	0.37	0.37	0.55	0.37×2	0.37	0.55	0.75	0.55×2
Нижний поддон для сбора фильтрата			Да	Да	Да	Да	Да	Да	Да	Да	Да	Да	Да	Да
Габаритные размеры оборудования (мм)		L	3410	3645	3755	3530	3750	3960	4105	3910	4335	4605	4790	4570	Перед заказом запросите фактический монтажный чертёж с размерами
		W	1060	1455	1995	2535	1090	1555	2145	2745	1205	1775	2490	3190
		H	1705	1705	1705	1730	1900	1900	1920	1950	2150	2230	2230	2310
Справочный вес (кг)			1200	2100	3050	4000	1450	2600	3850	4900	2450	4500	6700	8700

Информация для подбора

Источник осадка, отрасль, технологический процесс, вязкость, содержание масла, доля неорганических веществ и другие специальные свойства.
Расход осадка на входе (м³/ч), время работы в сутки, содержание твердых веществ на входе или количество абсолютно сухого осадка (кг DS/ч).
Требуемая влажность кека или способ дальнейшей утилизации, а также пространство на площадке, электропитание, интерфейсы подачи и выгрузки и требования к материалу.

Часто задаваемые вопросы

Означает ли «безызносный», что оборудование вообще не нуждается в обслуживании?

«Безызносный» означает отсутствие прямого контакта между подвижными кольцами и шнековыми осями для снижения трения; оборудование по-прежнему требует проверки, очистки и обслуживания.

Подходит ли SRD для любого вязкого или маслосодержащего осадка?

SRD подходит для указанных видов осадка, но результат обезвоживания и требования к предварительному кондиционированию зависят от материала. Рекомендуется предоставить данные, фотографии или образец осадка.

Как выбрать подходящую модель SRD?

Подбор выполняется комплексно по расходу на входе, количеству абсолютно сухого осадка, содержанию твердых веществ, характеристикам осадка, времени работы и требуемому состоянию кека; окончательно руководствуются подтвержденными проектными данными и чертежами.

Техническое обслуживание и поддержка

SFC предоставляет технические консультации, рекомендации по решениям и поддержку подбора оборудования с учетом технологии проекта, свойств осадка и требований к обработке, а также изготовление, поставку, руководство по монтажу и техническую поддержку дальнейшей эксплуатации и обслуживания.
