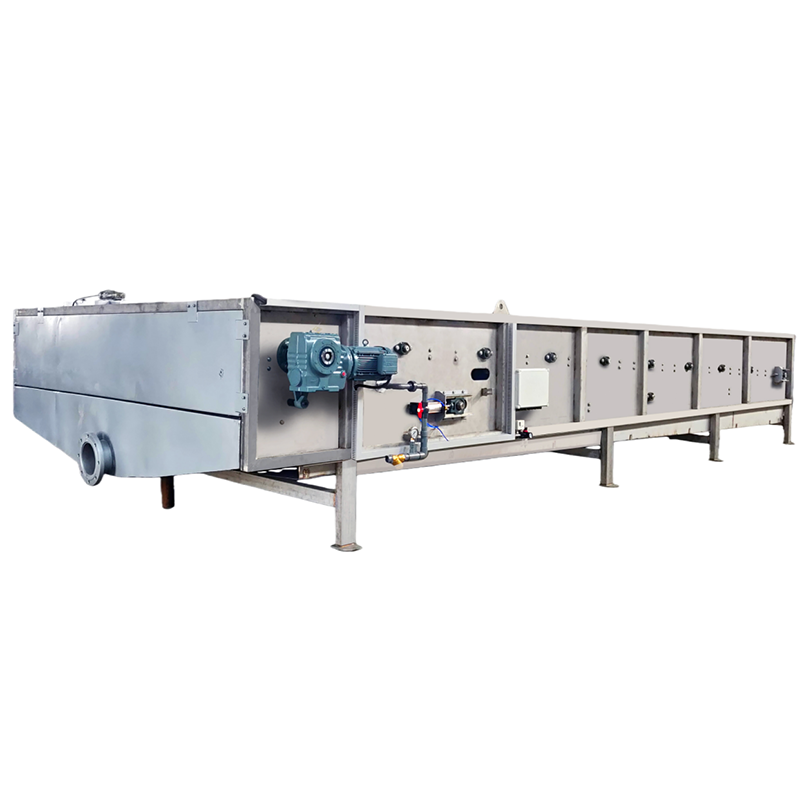

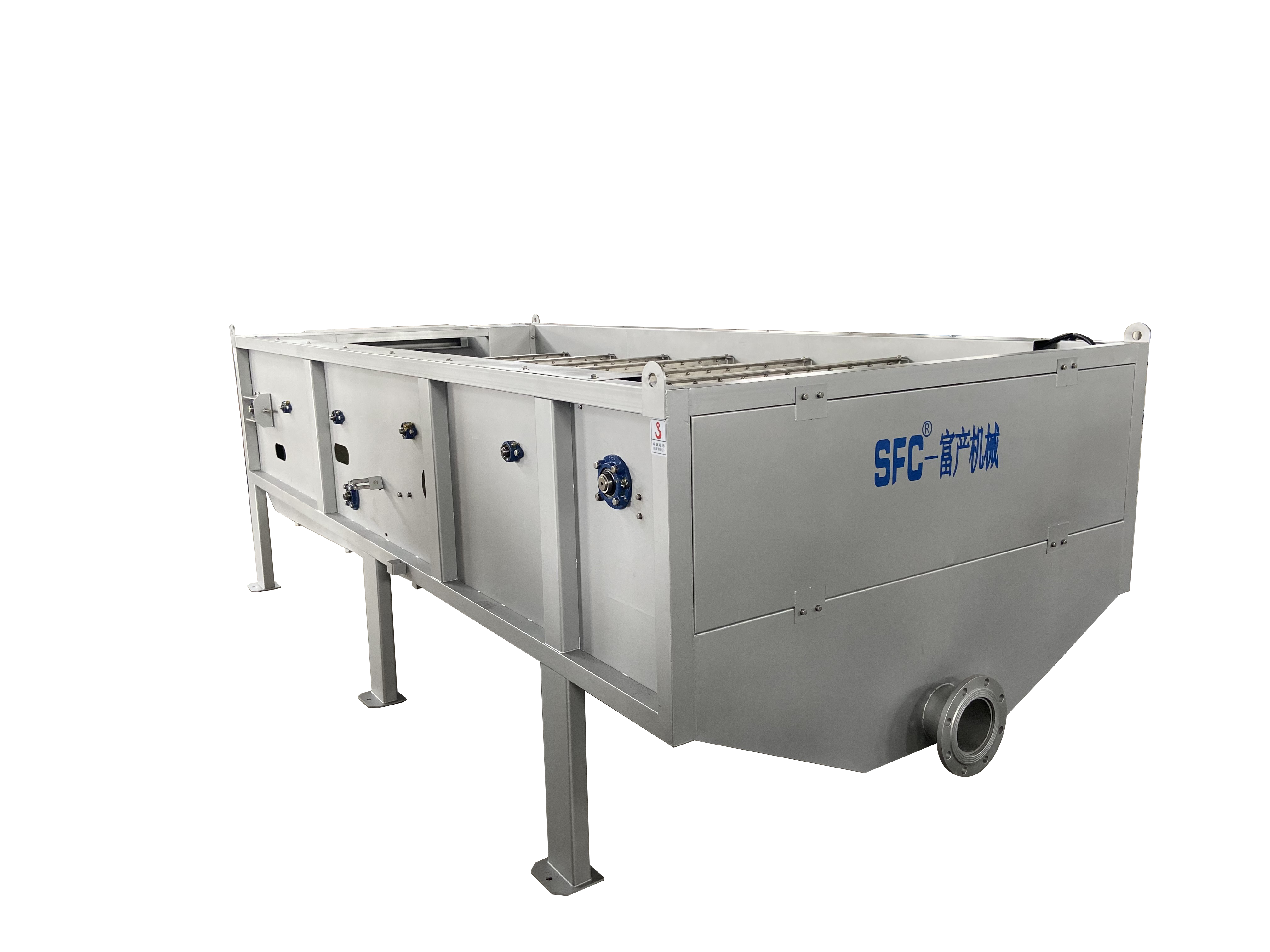

Ленточный сгуститель осадка STC-FBT

Непрерывное сгущение низкоконцентрированного флокулированного осадка для уменьшения объёма осадка и гидравлической нагрузки на последующие стадии обработки.

Описание оборудования

Ленточный сгуститель осадка STC-FBT представляет собой непрерывно работающее оборудование для гравитационного сгущения, предназначенное для предварительного сгущения низкоконцентрированного флокулированного осадка с содержанием твёрдого вещества 0.4 %–1.5 % на муниципальных и промышленных объектах. Кондиционированный осадок равномерно распределяется по движущейся фильтрующей ленте; под действием силы тяжести свободная вода постепенно удаляется, благодаря чему уменьшается объём осадка и повышается его концентрация. Обычно содержание твёрдого вещества в осадке на выходе может достигать 5 %–7 %; для некоторых подходящих видов осадка при установке водяных плугов, прижимных дисков или прижимных валов оно может дополнительно повышаться до 10 %–12 %.

Скорость движения фильтрующей ленты регулируется в диапазоне 3–18 м/мин, что позволяет адаптировать оборудование к различным свойствам осадка и требованиям к обработке. Сгущённый осадок обеспечивает более стабильные условия подачи на последующее механическое обезвоживание, транспортировку и другие стадии обработки. Оборудование особенно подходит для избыточного и активного осадка, образующегося в биологических процессах очистки.

Ключевые преимущества

Непрерывное гравитационное сгущение: свободная вода непрерывно отводится через движущуюся фильтрующую ленту; оборудование подходит для участков сгущения, где требуется стабильная непрерывная обработка осадка.
Снижение нагрузки на последующее оборудование: уменьшаются объём осадка и количество воды, подаваемой на обезвоживание.
Регулируемый режим работы: скорость движения фильтрующей ленты может регулироваться в соответствии со свойствами осадка и состоянием флокуляции, что позволяет адаптироваться к различным условиям проекта.
Низкоскоростная и энергоэкономичная конструкция: гравитационная фильтрация в сочетании с низкоскоростной работой при рациональном кондиционировании способствует контролю энергопотребления оборудования и расхода флокулянта.
Удобство очистки и обслуживания: фильтрующая лента циклически очищается системой промывки; основные конструкции выполнены из нержавеющей стали и полимерных материалов. По требованиям проекта может быть предусмотрено полностью закрытое исполнение.

Области применения

Муниципальная очистка сточных вод: муниципальный биологический осадок, активный осадок и другие виды осадка, требующие сгущения перед механическим обезвоживанием.
Очистка промышленных сточных вод: промышленный осадок или суспензии, которые после химического кондиционирования образуют хорошие хлопья.
Комплектование систем обработки осадка: может использоваться как фронтальное оборудование для последующего ленточного фильтр-прессования, механического обезвоживания, транспортировки или дальнейшего уменьшения объёма.

Принцип работы

Осадок, подлежащий сгущению, и флокулянт полностью смешиваются в статическом или динамическом смесительном устройстве с образованием хлопьев, пригодных для фильтрации.
Флокулированный осадок равномерно поступает на движущуюся фильтрующую ленту; расположенное над лентой устройство распределения переворачивает и рассредоточивает осадок.
Свободная вода проходит через фильтрующую ленту под действием силы тяжести и отводится; при перемещении к разгрузочному концу осадок постепенно сгущается.
Сгущённый осадок снимается скребком; после очистки системой промывки фильтрующая лента возвращается к следующему рабочему циклу.

Технические характеристики

Модель / параметры		FBT-1000	FBT-1500	FBT-2000	FBT-2500	FBT-3000	Примечание
Ширина ленты, мм		1000	1500	2000	2500	3000
Производительность, м³/ч; входная концентрация 0.6–1.5 %		12–20	25–35	35–50	45–65	65–95
Сухое вещество, кг/ч		72–180	150–375	210–525	270–675	360–900	Зависит от свойств осадка
Концентрация осадка на выходе, %		2.5–8	2.5–8	2.5–8	2.5–8	2.5–8	Зависит от свойств осадка
Потребляемая мощность, кВт		0.55	0.75	1.1	1.5	1.5
Габаритные размеры, мм	L	5420	5620	5670	5670	6350	Перед заказом запросите фактический чертёж с монтажными размерами.
	W	1670	2170	2600	3100	3600
	H	1360	1360	1360	1360	1360
Ориентировочный вес, кг		1100	1320	1750	1950	2460

Фактическая производительность и концентрация на выходе зависят от типа осадка и условий флокуляции. Перед заказом запросите рабочий чертёж с монтажными размерами.

Данные для подбора

Производительность оборудования и концентрация осадка на выходе зависят от содержания твёрдого вещества во входящем осадке, свойств осадка, эффекта флокуляции, скорости работы и дополнительной комплектации. Для точного подбора рекомендуется предоставить следующие данные проекта:

источник и тип осадка, а также наличие масла, волокон, песка или других специальных компонентов;
содержание твёрдого вещества или влажность входящего осадка, планируемую производительность обработки и ежедневное время работы;
требуемую концентрацию осадка на выходе и последующий способ обезвоживания или утилизации;
имеющийся тип реагента, результаты испытаний флокуляции и доступные условия промывочной воды;
монтажное пространство на площадке, электропитание, интерфейсы трубопроводов и требования к окружающей среде.

Часто задаваемые вопросы

Для какого осадка подходит STC-FBT?

Оборудование в основном подходит для низкоконцентрированного осадка, который после химического кондиционирования образует хорошие хлопья, включая муниципальный биологический осадок, активный осадок и часть промышленного осадка. Конкретная применимость должна подтверждаться по образцам осадка или данным проекта.

Нужна ли система приготовления и дозирования флокулянта?

Перед сгущением обычно требуется кондиционирование осадка. Тип, концентрация и расход флокулянта определяются по свойствам осадка и результатам испытаний; объём комплектной поставки может быть подтверждён на этапе подбора проекта.

Какой процент сухого вещества достигается на выходе?

Обычно содержание твёрдого вещества может достигать 5 %–7 %, однако концентрация на выходе не является фиксированной величиной: она зависит от условий на входе, свойств осадка, эффекта флокуляции, скорости фильтрующей ленты и дополнительной комплектации. SFC может предоставить рекомендации по подбору на основе данных проекта и условий испытаний; конкретные показатели определяются подтверждённым техническим решением.

Где устанавливается сгуститель?

Как правило, после кондиционирования осадка и перед механическим обезвоживанием. При необходимости он может использоваться как самостоятельный узел сгущения.

Техническая поддержка

SFC может предоставить рекомендации по подбору оборудования и технологическим интерфейсам с учётом источника осадка, производительности обработки, требований к входу и выходу, а также условий площадки; в соответствии с проектом и объёмом поставки может быть предоставлено руководство по монтажу. После ввода оборудования в эксплуатацию может оказываться соответствующая техническая поддержка по эксплуатации, обслуживанию и использованию.
