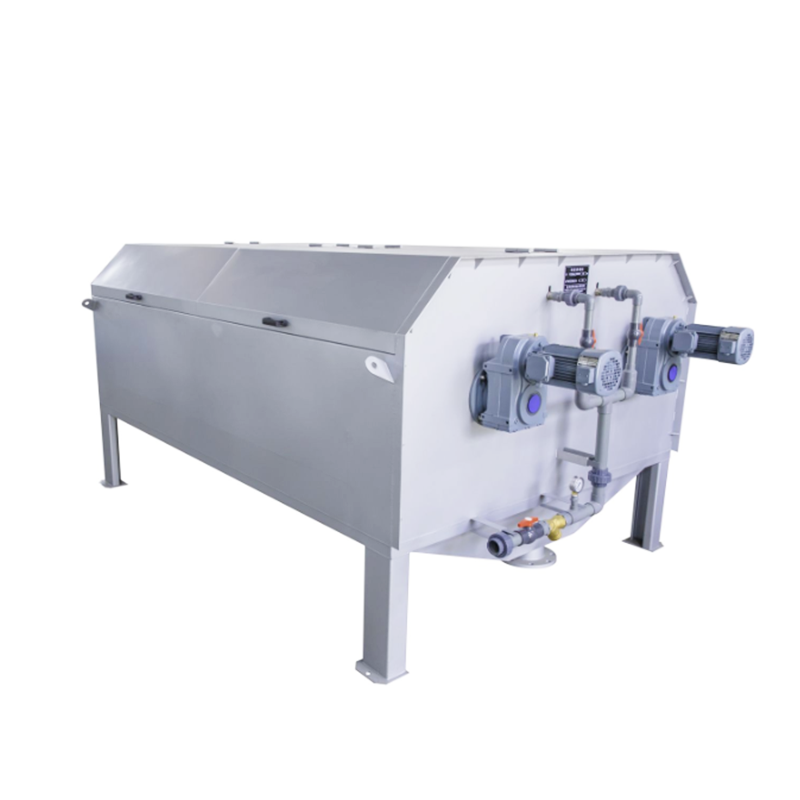

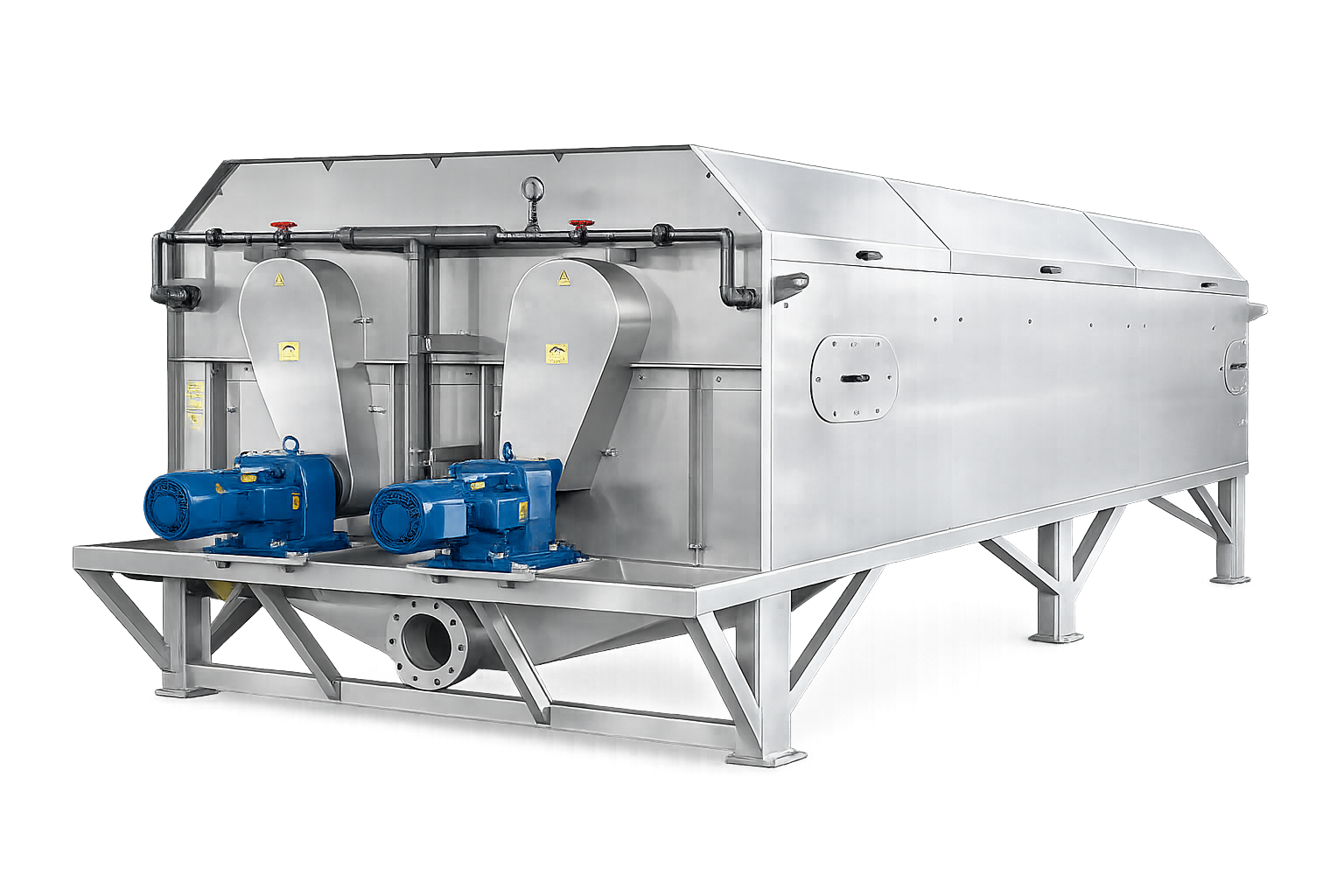

Роторный барабанный сгуститель осадка STC-FRDT
Роторный барабанный сгуститель осадка STC-…
Роторный барабанный сгуститель осадка STC-FRDT
Непрерывное сгущение и предварительное концентрирование осадка на небольшой площади для снижения нагрузки на последующее механическое или глубокое обезвоживание.
Обзор продукта
Роторный барабанный сгуститель осадка STC-FRDT в основном применяется для предварительного сгущения осадка перед механическим или глубоким обезвоживанием. Осадок после флокуляции и кондиционирования поступает в зону фильтрации вращающегося барабана со скоростью около 10 rpm. Свободная вода проходит через фильтровальную ткань и отводится, а хлопья осадка задерживаются и непрерывно выводятся. В зависимости от свойств осадка и условий работы содержание твёрдого вещества после сгущения обычно может достигать 3.5%–11%.
Оборудование имеет закрытую компактную конструкцию и может комплектоваться установкой приготовления флокулянта, оборудованием транспортировки осадка и последующим оборудованием обезвоживания, образуя непрерывно работающую систему обработки осадка. Оно подходит для проектов обработки муниципального и промышленного осадка.
Ключевые преимущества
- Закрытая работа: сгущение и отвод осадка и воды выполняются внутри оборудования, что способствует уменьшению внешних утечек и распространения запахов, а также улучшает условия на площадке.
- Компактная конструкция: занимает небольшую площадь и удобна для размещения в новых проектах или существующих системах обработки осадка.
- Стабильное удержание: коэффициент улавливания твёрдых веществ может достигать 95%, что способствует уменьшению потерь твёрдого вещества с фильтратом.
- Низкоскоростная непрерывная работа: барабан работает на низкой скорости, непрерывно выполняя фильтрацию и отвод осадка, а также уменьшая воздействие на хлопья.
- Непрерывная очистка: промывочные форсунки постоянно промывают композитную фильтровальную ткань, помогая поддерживать проницаемость фильтрации и уменьшать объём ежедневного обслуживания.
Области применения
- Предварительное сгущение осадка на муниципальных очистных сооружениях.
- Участки в проектах очистки промышленных сточных вод, где требуется уменьшить объём осадка и повысить концентрацию подачи на последующие стадии.
- Фронтальный узел сгущения перед системами ленточного обезвоживания, многодискового шнекового обезвоживания, фильтр-прессования или глубокого обезвоживания.
Принцип работы
- Осадок и флокулянт отдельно подаются в блок реакции и кондиционирования, полностью смешиваются и образуют хлопья, пригодные для фильтрации.

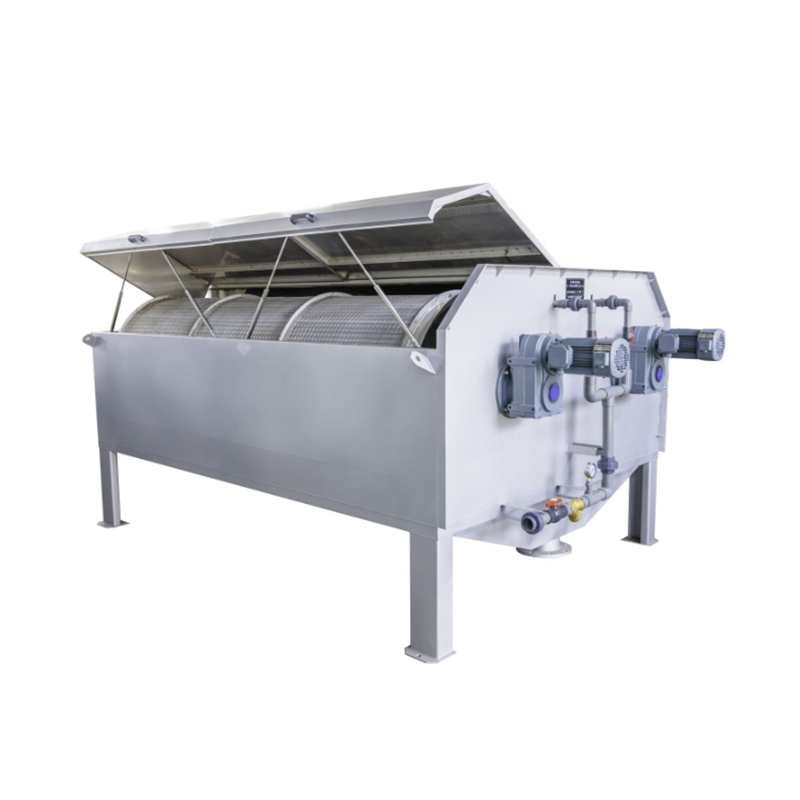

- Флокулированный осадок поступает в барабан, покрытый композитной фильтровальной тканью; барабан вращается на низкой скорости около 10 rpm.
- Свободная вода проходит через фильтровальную ткань и отводится; твёрдые хлопья удерживаются и непрерывно транспортируются к концу выгрузки осадка вместе с работой барабана.
- Промывочные форсунки непрерывно промывают фильтровальную ткань, поддерживая свободное прохождение фильтрационных каналов.
Фактический эффект сгущения в основном зависит от содержания твёрдого вещества во входящем осадке, свойств осадка, дозировки флокулянта, скорости вращения и наклона барабана, а также других факторов.
Технические характеристики
| Модель | FRDT-20 | FRDT-25 | FRDT-30 | FRDT-35 | FRDT-40 | FRDT-50 | FRDT-70 | FRDTH-80 | FRDTH-100 | Примечание | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Размер ячейки сита (меш) | 30～80 | 30～80 | 30～80 | 30～80 | 30～80 | 30～80 | 30～80 | 30～80 | 30～80 | |||
| Производительность (м³/ч) Концентрация на входе (S.S.0.6～1.5%) |
7.5～20 | 12～25 | 15～30 | 20～30 | 30～40 | 38～50 | 40～60 | 60～80 | 75～100 | Зависит от характеристик осадка | ||
| Сухое вещество (кг/ч) | 45～112 | 72～180 | 72～180 | 120～300 | 180～450 | 228～570 | 240～600 | 360～900 | 456～1140 | Зависит от характеристик осадка | ||
| Концентрация осадка на выходе (%) | 2.5～8 | 2.5～8 | 2.5～8 | 2.5～8 | 2.5～8 | 2.5～8 | 2.5～8 | 2.5～8 | 2.5～8 | Зависит от характеристик осадка | ||
| Потребляемая мощность (кВт) |
Приводной двигатель (частотное регулирование) |
0.75 | 0.75 | 0.75 | 1.1 | 1.1 | 1.5 | 1.1×2 | 1.1×2 | 1.5×2 | ||
| Двигатель мешалки-кондиционера | 0.37 | 0.37 | 0.37 | 0.37 | 0.37 | 0.55 | 0.37×2 | 0.37×2 | 0.37×2 | |||
| Нижний сборный лоток для отфильтрованного фильтрата | Да | Да | Да | Да | Да | Да | Да | Да | Да | |||
| Габаритные размеры (мм) (справочно) |
L1 | 3210 | 3520 | 4400 | 4320 | 5120 | 5710 | 4320 | 5120 | 5710 | Перед заказом запросите фактический чертёж монтажных размеров. | |
| L | 4330 | 4630 | 5920 | 5430 | 6230 | 6820 | 5530 | 6330 | 7440 | |||
| W | 1080 | 1080 | 1260 | 1080 | 1080 | 1280 | 2080 | 2080 | 2360 | |||
| H | 1600 | 1600 | 1710 | 1600 | 1600 | 2160 | 1700 | 1700 | 2160 | |||
| Справочный вес (кг) | 840 | 940 | 1400 | 1190 | 1450 | 1520 | 2070 | 2730 | 3800 | |||
Данные для подбора
- Источник, тип и основные характеристики осадка.
- Расчётная производительность и график работы.
- Входная концентрация и требуемые параметры после сгущения.
- Условия подачи промывочной воды, монтажное пространство и интерфейсы оборудования.
Часто задаваемые вопросы
На каком этапе устанавливается оборудование?
Как правило, перед механическим или глубоким обезвоживанием — для повышения концентрации осадка и снижения нагрузки на последующие установки.
От чего зависит результат сгущения?
От свойств осадка, входной концентрации, вида и дозировки флокулянта, а также скорости вращения и наклона барабана.
Нужна ли промывка во время работы?
Да. Форсунки непрерывно очищают композитную фильтровальную ткань; при проектировании необходимо предусмотреть подходящую промывочную воду.
Как определить подходящую модель?
Необходимо одновременно рассчитать объёмную производительность и количество абсолютно сухого осадка, а также учесть способность осадка к флокуляции и целевые требования к сгущению. SFC может помочь с подбором на основе предоставленных заказчиком данных по осадку.
Технические услуги и поддержка
Техническая консультация и поддержка по решению: в соответствии с технологией проекта, свойствами осадка и потребностями обработки предоставляются рекомендации по решению и поддержка по подбору оборудования.
Изготовление и поставка оборудования: производство и поставка оборудования организуются в соответствии с требованиями проекта и конфигурации оборудования.
Руководство по монтажу: в соответствии с проектом и объёмом поставки предоставляется соответствующее руководство по монтажу для содействия успешному вводу оборудования в эксплуатацию.
Послепродажная и техническая поддержка: предоставляется соответствующая техническая поддержка для последующей эксплуатации, обслуживания и использования оборудования.
