Высоконапорный ленточный пресс для глубокого обезвоживания осадка ZSD｜HPD-HBP
Высоконапорный ленточный пресс ZSD｜HPD-HBP предназначен для непрерывного вторичного глубокого обезвоживания предварительно обезвоженного кека.

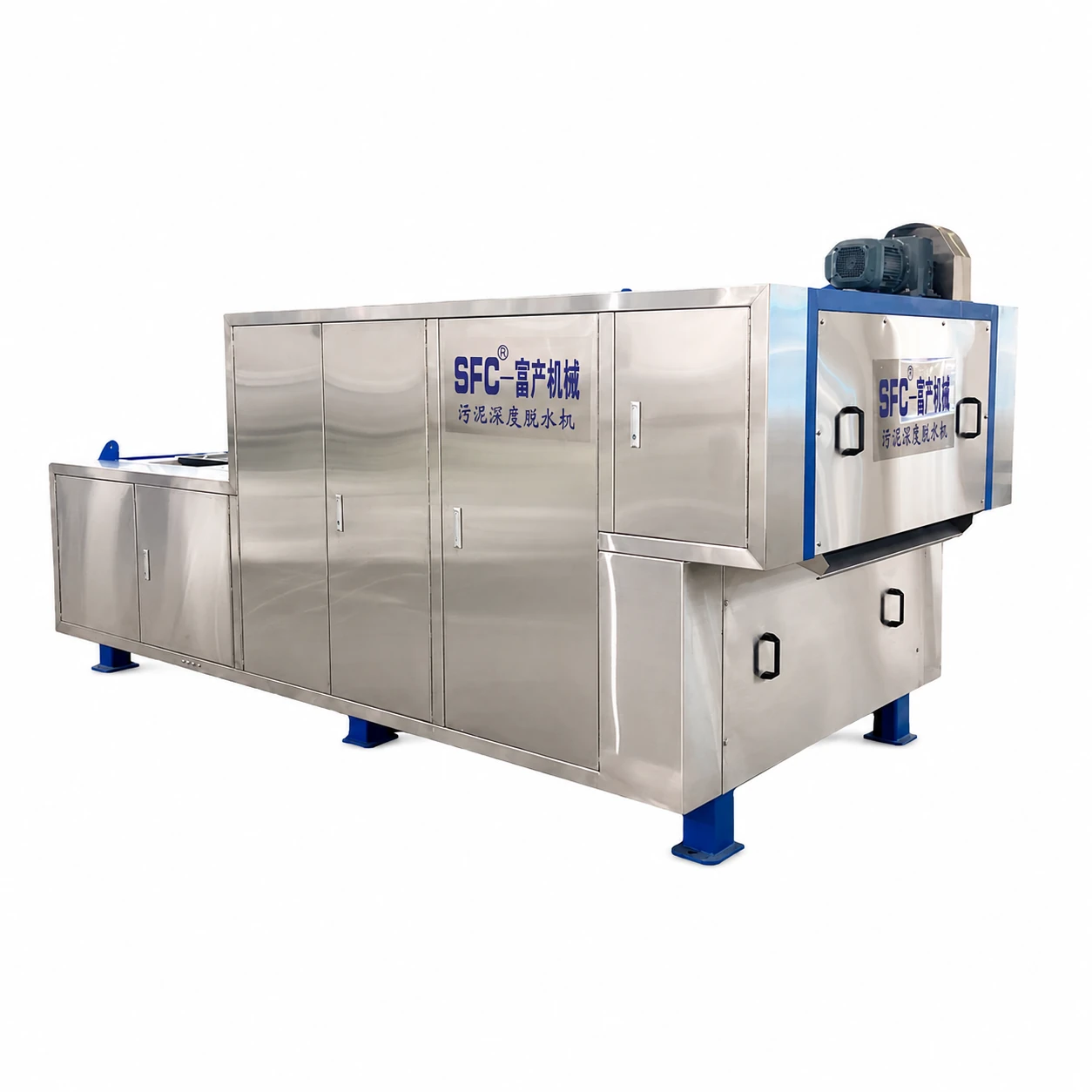

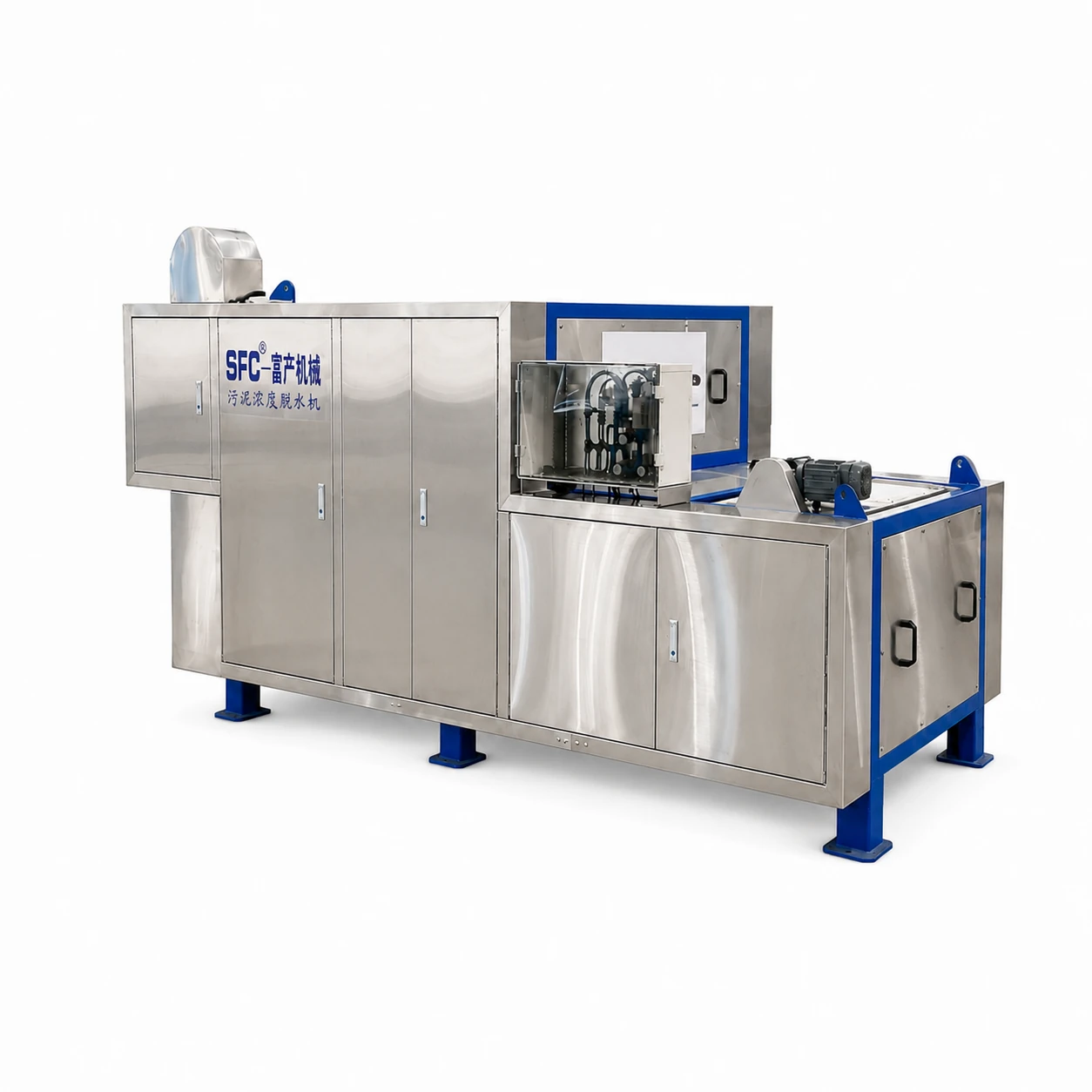

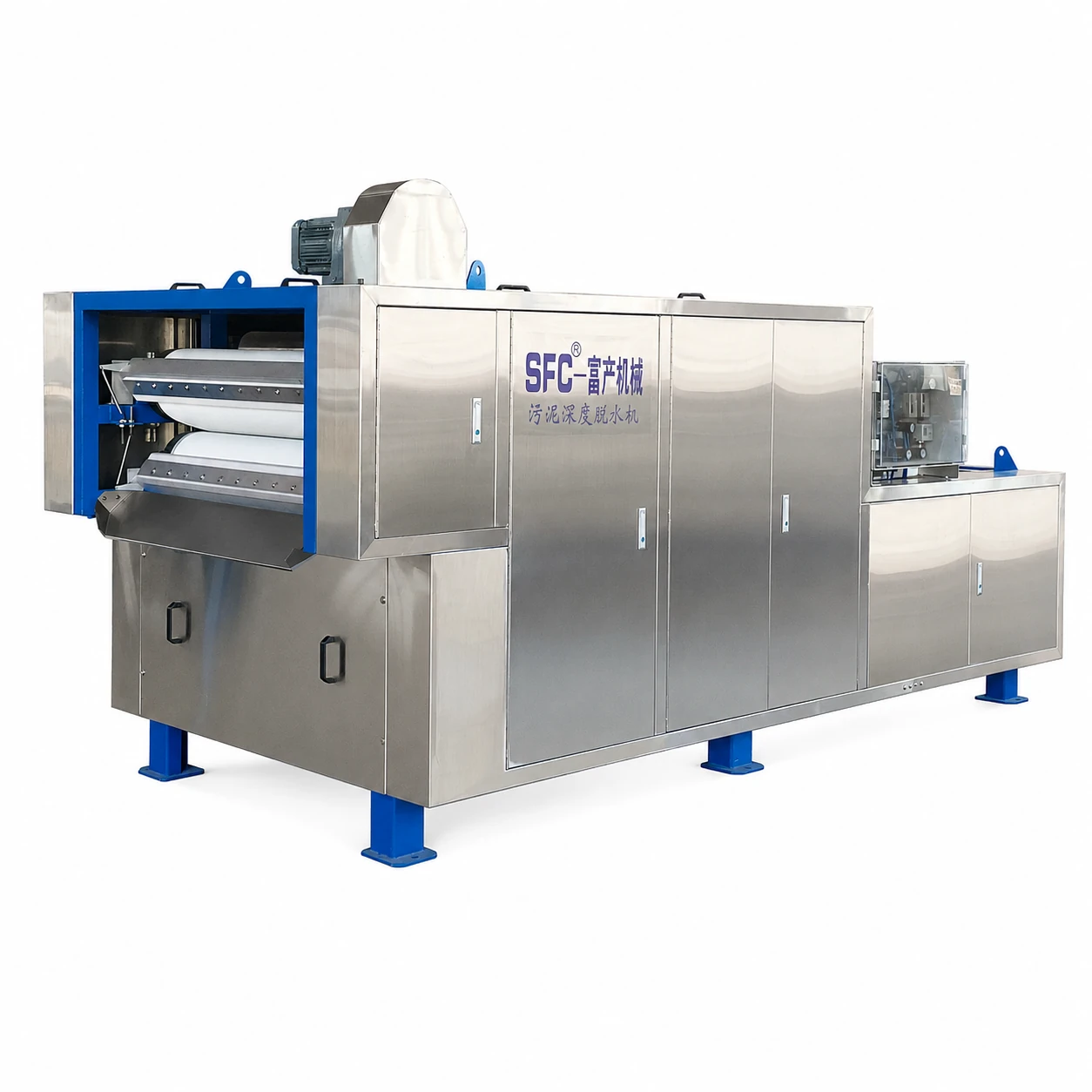

Высоконапорный ленточный пресс для глубокого обезвоживания осадка ZSD｜HPD-HBP
Высоконапорный ленточный пресс ZSD｜HPD-HBP сочетает закрытую работу, непрерывную обработку и удобство ежедневного обслуживания при глубоком обезвоживании осадка.
Обзор продукта
Серия ZSD｜HPD-HBP применяется для вторичного глубокого обезвоживания кека после механического обезвоживания. Посредством кондиционирования реагентами, высокоэффективного смешивания, равномерного распределения и высоконапорного ленточного прессования система дополнительно снижает влажность кека. Серия имеет компактную закрытую конструкцию, поддерживает непрерывную работу и учитывает удобство ежедневного осмотра и обслуживания; она подходит для муниципальных и промышленных проектов, где важны уменьшение объёма осадка, условия на площадке и эксплуатационное управление.
Ключевые преимущества
- Непрерывное вторичное глубокое обезвоживание: система подключается к процессу после первичного механического обезвоживания и посредством непрерывного прессования дополнительно снижает содержание воды в кеке и объём последующей утилизации.
- Компактная закрытая конструкция: компактное оборудование работает в закрытом режиме, что помогает уменьшить рассыпание кека и улучшить условия в зоне обезвоживания осадка.
- Упрощённое обслуживание: конструкция ориентирована на проверку и обслуживание фильтровальной ленты, валов и связанных компонентов, облегчая ежедневное управление.
- Регулирование цели выгрузки: условия работы и целевая влажность кека настраиваются для проекта с учётом свойств осадка, результата кондиционирования реагентами и требований последующей утилизации.
- Баланс инвестиций и непрерывной обработки: глубокое обезвоживание выполняется механическим прессованием для проектов, где нужен баланс между вложениями в оборудование, непрерывной работой и последующим уменьшением объёма.
Области применения
- Вторичное глубокое обезвоживание муниципального осадка после механического обезвоживания.
- Промышленные проекты с дополнительными требованиями к влажности кека и чистоте площадки.
- Дополнительное уменьшение объёма осадка перед транспортировкой, хранением или комплексной утилизацией.
- Механическое глубокое обезвоживание перед сушкой осадка для снижения последующей нагрузки.
Принцип работы
Кек от ленточных прессов, центрифуг, многодисковых шнековых обезвоживателей и другого оборудования первичного обезвоживания сначала тщательно смешивается с модифицирующим реагентом или отвердителем для улучшения обезвоживаемости. После дробления и равномерного распределения осадок поступает в основной высоконапорный ленточный агрегат ZSD. Под действием натяжения фильтровальной ленты, давления валов и непрерывного прессования вода дополнительно удаляется. После глубокого обезвоживания кек направляется на хранение, транспортировку, сушку или другую последующую утилизацию, а фильтрат централизованно собирается и возвращается в систему очистки воды проекта.
Состав системы
- Блок приготовления и дозирования реагентов
- Высокоэффективный смеситель осадка SFC-DM
- Блок дробления осадка и равномерного распределения
- Основной высоконапорный ленточный агрегат глубокого обезвоживания ZSD
- Блок промывки фильтровальной ленты, пневматики и автоматического управления
- Интерфейсы сбора и транспортировки кека и фильтрата
Технические параметры
| Модель Технические характеристики |
ZSD05 | ZSD10 | ZSD15 | ZSD20 | ZSD25 | Примечание | |
|---|---|---|---|---|---|---|---|
| Пропускная способность (т/ч) Концентрация поступающего осадка (твёрдые вещества S.S. 15%～20%) |
0.3～0.7 | 0.8～1.7 | 1.3～2.8 | 1.8～4.0 | 2.3～5.0 | В зависимости от дозировки реагента | |
| Сухое вещество D.S. (кг/ч) | 60～100 | 160～270 | 260～430 | 360～600 | 460～760 | В зависимости от дозировки реагента | |
| Влажность кека (%) | 65～75 | 65～75 | 65～75 | 65～75 | 65～75 | В зависимости от дозировки реагента | |
| Пропускная способность (т/ч) Концентрация поступающего осадка (твёрдые вещества S.S. 15%～20%) |
0.35～0.8 | 0.9～2.1 | 1.5～3.4 | 2.1～4.8 | 2.7～6.1 | В зависимости от дозировки реагента | |
| Сухое вещество D.S. (кг/ч) | 70～120 | 190～320 | 310～520 | 430～720 | 550～920 | В зависимости от дозировки реагента | |
| Влажность кека (%) | 60～70 | 60～70 | 60～70 | 60～70 | 60～70 | В зависимости от дозировки реагента | |
| Потребляемая мощность главного агрегата (кВт) | Приводной двигатель (частотное регулирование) | 0.55 | 1.1 | 1.5 | 2.2 | 3 | |
| Смеситель осадка (частотное регулирование) | 2.2 | 2.2 | 3 | 4 | 5.5 | ||
| Шнек распределения осадка (частотное регулирование) | 0.25 | 0.25 | 0.55 | 1.1 | 1.5 | ||
| Шнек дробления осадка | 0.37 | 0.37 | 0.37 | 0.55 | 0.75 | Опционально | |
| Габаритные размеры (мм) | L | 3600 | 3750 | 4430 | 4650 | 4650 | Перед заказом запросите фактический монтажный чертёж с размерами |
| W | 1270 | 1770 | 2310 | 2810 | 3310 | ||
| H | 1850 | 1940 | 2220 | 2330 | 2500 | ||
Примечание: конкретную модель и конфигурацию следует определять с учётом свойств осадка, производительности, целевой влажности и условий площадки.
Часто задаваемые вопросы по подбору
Что является основным объектом обработки серии ZSD?
Основным объектом являются предварительно обезвоженные кеки от ленточных прессов, центрифуг, многодисковых шнековых обезвоживателей и аналогичного оборудования; серия не заменяет передний процесс обезвоживания исходного осадка.
Можно ли регулировать влажность кека на выходе?
Условия работы регулируются в зависимости от свойств осадка, результата кондиционирования реагентами и целей проекта. В качестве подачи используется осадок после первичного обезвоживания с влажностью около 80%; после соответствующего кондиционирования по требованиям проекта может быть достигнута влажность ниже 70% или около 60%. Окончательный результат подтверждается испытаниями и подбором.
Зачем необходимо кондиционирование и смешивание?
Кондиционирование улучшает обезвоживаемость осадка, а полное равномерное смешивание помогает поддерживать стабильное последующее распределение и высоконапорное прессование. Схема реагентов определяется для конкретного осадка.
Какие данные необходимы для подбора?
Предоставьте источник осадка, текущую и целевую влажность, производительность, время работы, оборудование первичного обезвоживания, пространство на площадке, интерфейсы транспортировки и конечный способ утилизации.
Технические услуги и поддержка
- Техническая консультация и подбор: рекомендации по выбору оборудования и технологической конфигурации на основе источника осадка, существующей влажности, производительности и требований к последующей утилизации.
- Системная и площадочная интеграция: помощь в подтверждении интерфейсов и компоновки с учётом переднего оборудования, системы реагентов, способа транспортировки, монтажного пространства и инженерных условий.
- Руководство по монтажу: рекомендации по монтажу в соответствии с проектом и объёмом поставки.
- Послепродажная и техническая поддержка: техническая поддержка при эксплуатации, обслуживании и использовании оборудования.
